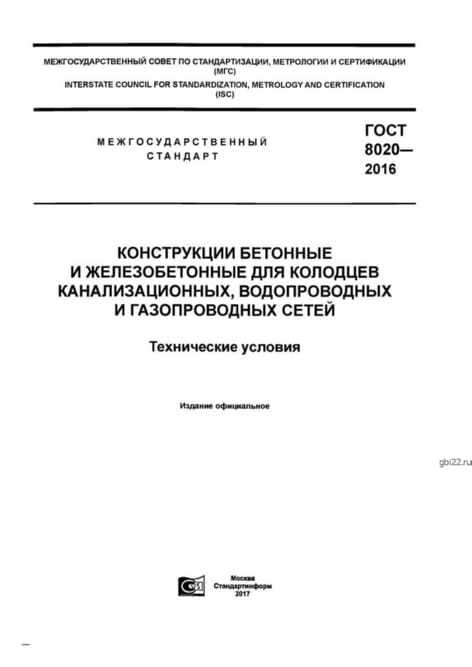

Рабочая камера КЛВ 8-16 (ГОСТ 8020-2016)

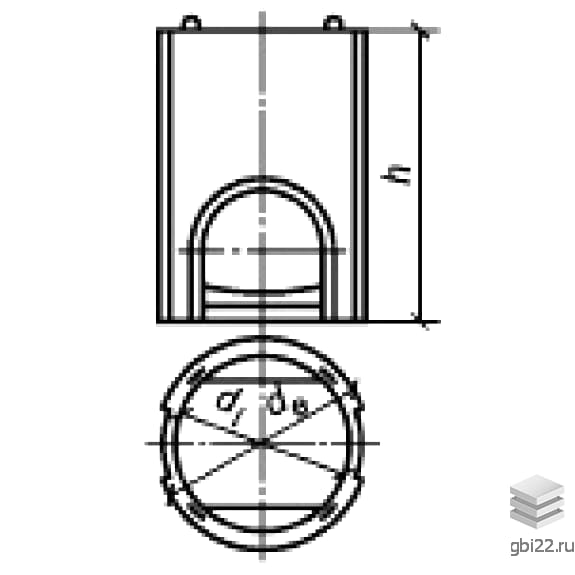

Рабочая камера КЛВ 8-16 – это промышленное изделие цилиндрической формы, создающее рабочее пространство колодца. В нижней части камеры расположены отверстия для подключения коммуникаций. Данная камера является сборным элементом колодца и изготавливается из высококачественных материалов, что обеспечивает её прочность, долговечность и устойчивость к неблагоприятным погодным условиям. Срок службы камеры превышает десять лет.

Маркировка изделия

Каждый элемент маркируется, и марка наносится на боковую поверхность масляной краской темного цвета. Она включает в себя основные характеристики и наименование, состоящее из цифровых и буквенных значений.

Расшифровка маркировки КЛВ 8-16 (ГОСТ 8020-2016):

К – тип конструкции (колодец);

Л – обозначение типа камеры;

В – материал (бетон);

8 – порядковый номер типоразмера;

16 – высота изделия в сантиметрах.

Основные характеристики

Длина: 960 мм

Ширина: 960 мм

Высота: 1550 мм

Вес: 757 кг

Марка бетона: В15

Производственные особенности

Рабочие камеры изготавливаются на железобетонном заводе в соответствии с требованиями стандарта. Для их производства используется тяжелый бетон по ГОСТ 26633 класса В15. Эти изделия контактируют с грунтовыми водами и химическими веществами, что делает их подверженными агрессивному воздействию и ускоренному износу. Чтобы предотвратить это, бетон должен иметь плотную структуру.

Рабочие камеры производятся методом вибропрессования, что позволяет достичь плотной структуры бетона с улучшенными характеристиками. Для этого используются жесткие бетонные смеси и вибрация. Для защиты бетона марка по морозостойкости и водопроницаемости должна быть не ниже W6, что позволяет использовать камеры в условиях холодного климата.

Армирование и требования

Для армирования изделий применяется арматурная сталь классов А-I и А-III по ГОСТ 5781, а также арматурная проволока Bp-I по ГОСТ 6272. Толщина рабочих камер должна составлять не менее 150 мм. Они могут быть оснащены ходовыми скобами и закладными деталями, а также должны соответствовать требованиям ГОСТ 13015.

Контроль качества

Завершающим этапом производственного процесса является проверка готовых изделий на качество. Поверхность элементов должна быть ровной и гладкой, без трещин и сколов. Изделие проверяется на соответствие геометрическим пропорциям с рабочими чертежами. После всех проверок камеры отправляются на антикоррозийную обработку специальным раствором, защищающим изделие от коррозии.

Технический паспорт

Готовые элементы, прошедшие обработку, направляются заказчику вместе с техническим паспортом, который подписывается ответственным лицом и служит гарантией качества. В паспорте указаны: наименование и юридический адрес завода, дата изготовления, серия, номер партии и технические указания.

Транспортировка и хранение

Транспортировка и хранение рабочих камер осуществляется по ГОСТ 13015. Камеры складируются на ровных площадках или в складских помещениях. Хранить изделия необходимо в один ряд на специальных подкладках, рассортировав по типоразмеру и другим характеристикам. Конструкции перевозят и хранят в рабочем положении. Запрещается перемещать камеры волоком, сбрасывать и скатывать при погрузке, а также использовать цепи и тросы с узлами, которые могут повредить бетонную поверхность. Перевозка осуществляется с помощью железнодорожного и автомобильного транспорта. Соблюдение мер предосторожности при транспортировке и хранении позволит сохранить элементы в надлежащем состоянии.
