Камеры рабочие КВГ 20

Камеры рабочие КВГ 20 представляют собой важные элементы из монолитного бетона, используемые для создания колодцев в системах бытовой канализации. Эти конструкции предназначены для проведения профилактических работ на коммунальных инженерных сетях.

Маркировка изделий

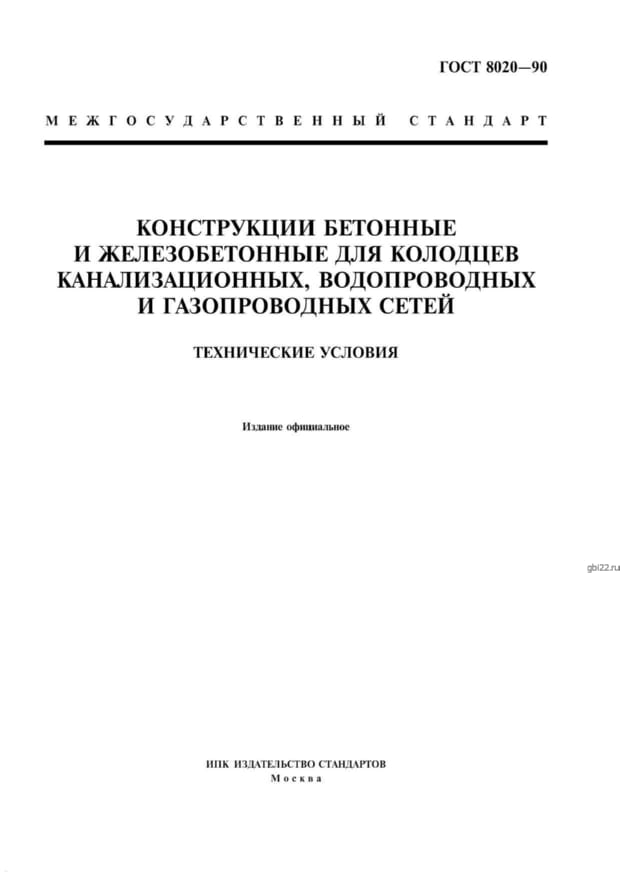

Каждый бетонный узел, применяемый в строительстве колодцев, имеет буквенно-цифровую маркировку. В проектном ГОСТе 8020-90 представлены наиболее распространенные варианты обозначений:

• КВГ 13 – рабочая камера с внутренним диаметром 130 см;
• КВГ 15 – рабочая камера с внутренним диаметром 150 см;
• КВГ 20 – рабочая камера с внутренним диаметроМ200 см;
• КВГ 25 – рабочая камера с внутренним диаметроМ2000 см.

Основные характеристики

Длина: 2200 мм

Ширина: 2200 мм

Высота: 1980 мм

Вес: 3265 кг

Объем бетона: 1,306 м?

Геометрический объем: 9,5832 м?

Конструкция и применение

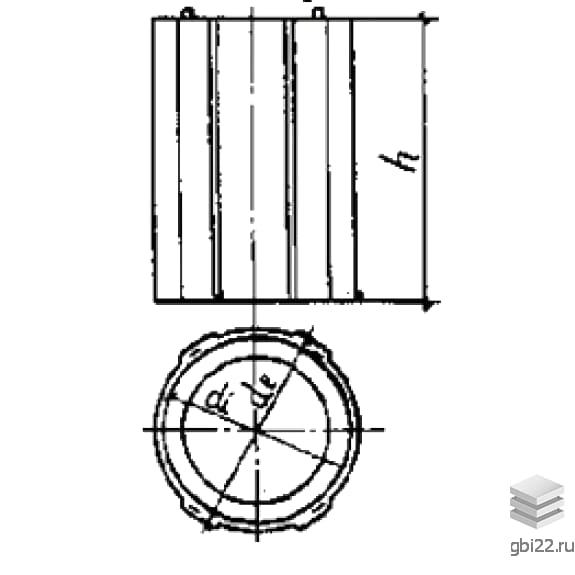

Рабочие камеры представляют собой армированные бетонные цилиндры с сплошным дном и круглыми отверстиями на боковых стенках, которые позволяют прокладывать трубы перпендикулярно к вертикальным стенкам. Для удобства монтажа предусмотрены четыре металлические строповочные петли.

Качество и устойчивость

Камеры изготавливаются из бетонных смесей марки М200, что обеспечивает высокую плотность и прочность. Эти конструкции обладают хорошей водонепроницаемостью (выше W4) и морозостойкостью не ниже F200, что гарантирует длительный срок службы.

Требования к размерам

Минимальный размер входного отверстия составляет около 70 см, что обеспечивает свободный доступ для специалистов при проведении профилактических осмотров и ремонтов трубопроводных сетей.

Производственные стандарты

Изготовление камер КВГ 20 должно соответствовать требованиям ГОСТа 8020-90, который описывает технологические процессы, правила испытаний и приемки продукции. Сборочные изделия рекомендуется хранить в горизонтальном положении в один ярус, а при транспортировке надежно фиксировать.
