Ригели РС 30-3: характеристики и особенности

Маркировка изделия

Согласно ГОСТ 23009-78, обозначение РС 30-3 расшифровывается так:

• РС – ригель строительный;
• 30 – длина в дециметрах (3000 мм);
• 3 – высота в дециметрах (300 мм).

На боковой поверхности указываются дата производства, вес и название завода-изготовителя. При дополнительном контроле качества наносится специальный знак.

Основные параметры

• Длина: 3000 мм
• Ширина: 300 мм
• Высота: 300 мм
• Вес: 500 кг
• Марка бетона: М300

Назначение и применение

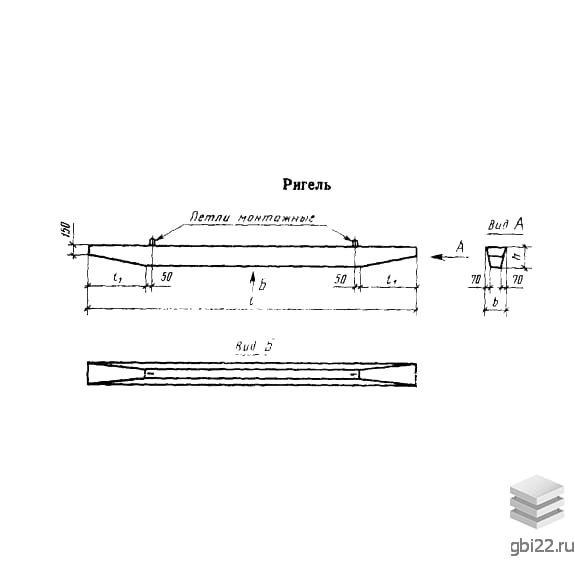

Ригели РС 30-3 – это железобетонные конструкции с тавровым сечением, используемые при строительстве:

• железнодорожных платформ (боковых и промежуточных);
• объектов в регионах со слабо- и среднеагрессивными грунтами.

Не применяются в зонах с вечной мерзлотой и сейсмической активностью выше 6 баллов.

Технология производства

Изготовление осуществляется по ГОСТ 24155-80 с использованием:

• тяжелого бетона (прочность М300);
• арматурного каркаса (класс AIII и проволока ВрI);
• металлических закладных элементов (сталь С38/23).

Для формовки применяют стальные или неметаллические опалубки. Закладные детали защищают антикоррозийным покрытием.

Контроль качества и испытания

Партии (до 200 шт.) проверяют на:

• прочность и жесткость;
• отсутствие трещин;
• соответствие геометрических размеров.

Минимальная прочность бетона перед отгрузкой: 70% (летом) и 100% (зимой).

Хранение и транспортировка

• Складирование: горизонтально, штабелями до 5 рядов.
• Перевозка: с фиксацией на опорных креплениях.
• Погрузка: краном за монтажные петли.

Обязательно использование прокладок для защиты от повреждений.
