Ригель фасадный РФ 20-8: особенности и применение

Маркировка изделия

Маркировка РФ 20-8 расшифровывается следующим образом:

• РФ — ригель фасадный;
• 20 — длина в дециметрах (2 метра);
• 8 — нагрузка (8 тонн на 1 метр).

Основные характеристики

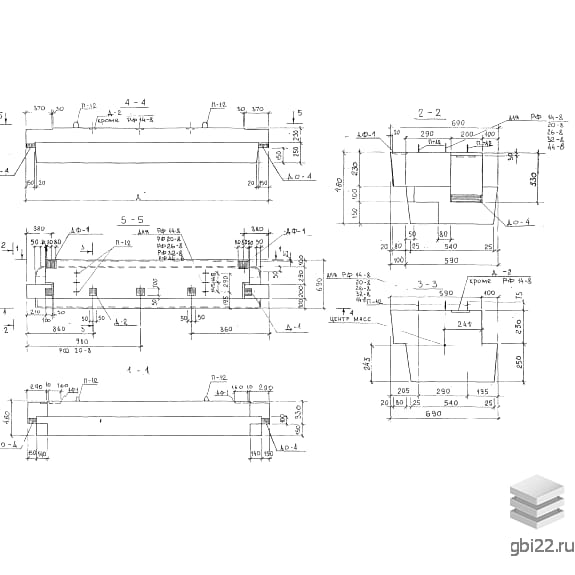

Ригель фасадный РФ 20-8 — ключевой компонент каркасных конструкций высотных зданий. Профиль изделия напоминает букву Z за счет двух асимметричных полок:

• Внутренняя полка — фиксирует плиты перекрытия;
• Наружная полка — предназначена для крепления стеновых панелей.

Технические параметры

Железобетонная балка обладает повышенной прочностью и применяется для:

• соединения колонн;
• формирования каркасов зданий.

Монтаж осуществляется методом сварки закладных деталей к консолям колонн, обеспечивая жесткость конструкции.

Эксплуатационные преимущества

• Высокая несущая способность;
• Устойчивость к перепадам температур;
• Огнестойкость;
• Защита от трещинообразования.

Технология производства

Изделие изготавливается из тяжелого бетона марки М350 с параметрами:

• Класс прочности: B25;
• Водонепроницаемость: W8;
• Морозостойкость: F300.

Армирование выполняется сварными каркасами и сетками.

Габариты и транспортировка

• Длина: 1960 мм;
• Ширина: 690 мм;
• Высота: 480 мм;
• Вес: 1200 кг.

Транспортировка допускается только в горизонтальном положении с использованием деревянных прокладок. Максимальная высота штабеля — 2.5 м.

Нормативная документация

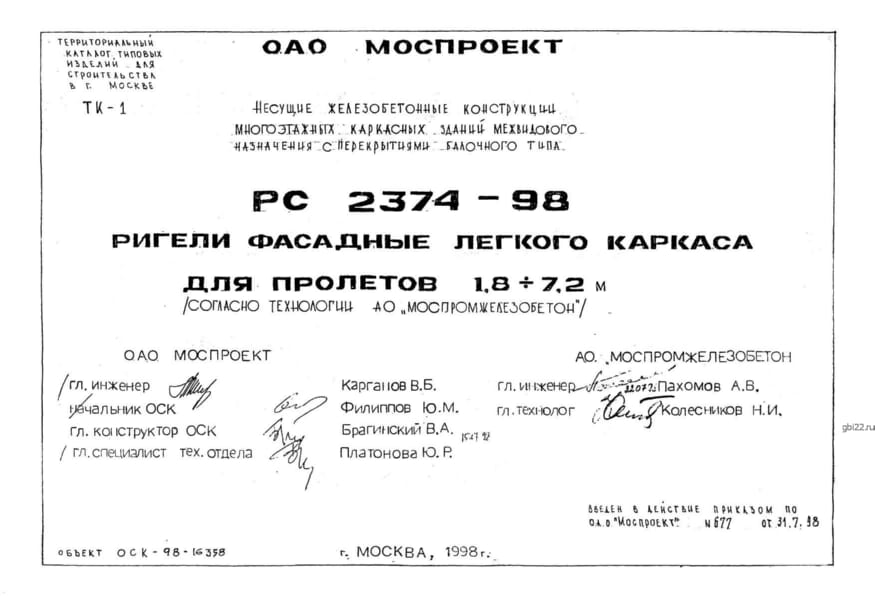

Изделие соответствует требованиям Альбома РС 2374-98. Маркировка наносится устойчивой к УФ-излучению краской.
