Ригель фасадный РФ 38-8: особенности и применение

Маркировка изделия

Фасадный ригель РФ 38-8 имеет четкую маркировку, где:

• РФ – ригель фасадный;
• 38 – длина в дециметрах (3,8 м);
• 8 – допустимая нагрузка (8 т/м).

Основные характеристики

Ригель РФ 38-8 – ключевой компонент каркасных конструкций высотных зданий. Изделие имеет Z-образное сечение с асимметричными полками:

• Внутренняя полка – для фиксации плит перекрытия.
• Наружная полка – для крепления стеновых панелей.

Технические параметры

Железобетонная балка отличается повышенной прочностью и применяется для:

• Соединения колонн в каркасных системах.
• Обеспечения устойчивости конструкций при нагрузках до 2,5 тм.

Габариты изделия варьируются от 1,36 до 6,76 м, что позволяет использовать его в пролетах шириной 1,8–7,2 м.

Производство и стандарты

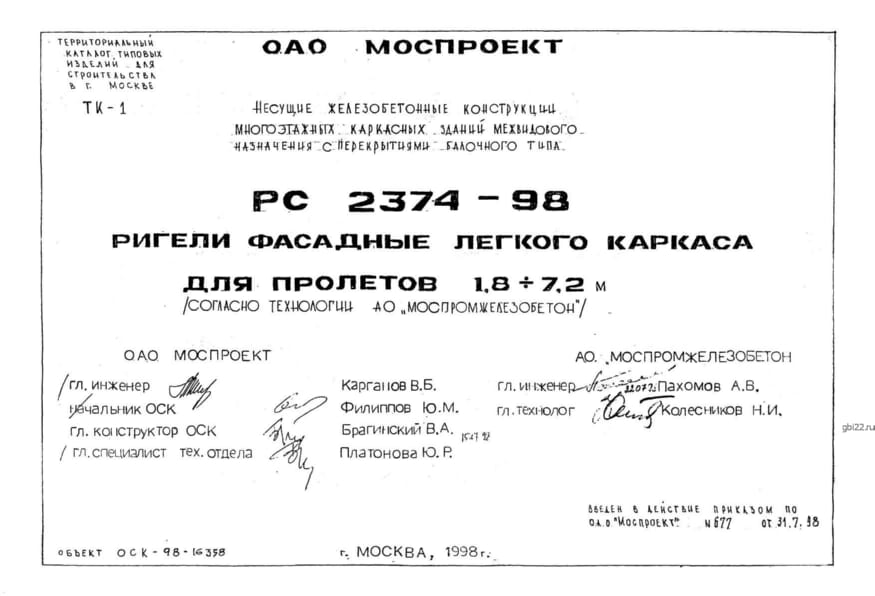

Изготовление регламентируется Альбомом РС 2374-98. Маркировка наносится устойчивой краской, сохраняющей информацию при любых погодных условиях.

На торце указывают:

• Массу (кг).
• Дату производства.
• Клеймо завода-изготовителя.
• Штамп ОТК.

Эксплуатационные преимущества

Ригель РФ 38-8 обладает следующими свойствами:

• Высокая несущая способность.
• Устойчивость к перепадам температур.
• Защита от трещинообразования.
• Огнестойкость.

Технология изготовления

Для производства применяют:

• Бетон класса B25 (марка М350).
• Арматурные каркасы, соединенные сваркой.
• Параметры: водонепроницаемость W8, морозостойкость F300.

Расчетная нагрузка – 7,2 т/м (на внутренние полки – 5,5 т/м).

Транспортировка и хранение

Изделия перевозят и складируют горизонтально, соблюдая правила:

• Максимальная высота штабеля – 2,5 м.
• Обязательны деревянные прокладки под нижними рядами.
• Использование строповочных петель для подъема.

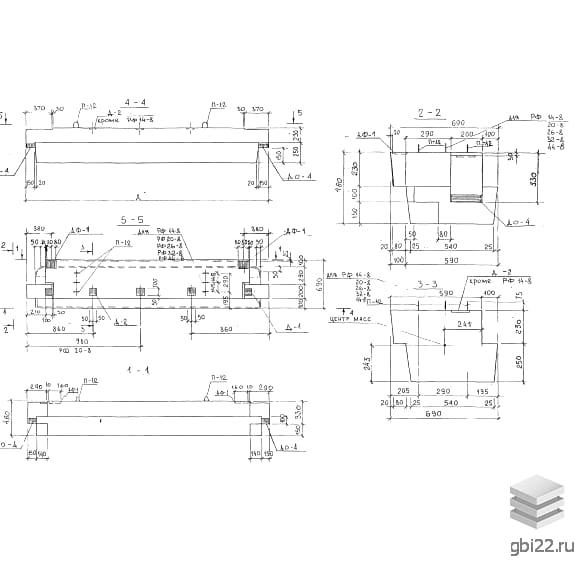

Габариты и вес

• Длина: 3760 мм.
• Ширина: 690 мм.
• Высота: 480 мм.
• Масса: 2400 кг.
