Фасадный ригель РФ 50-8: особенности и применение

Маркировка изделия

Маркировка РФ 50-8 расшифровывается следующим образом:

• РФ – ригель фасадный;
• 50 – длина в дециметрах (5 метров);
• 8 – нагрузка (8 тонн на 1 метр).

Основные характеристики

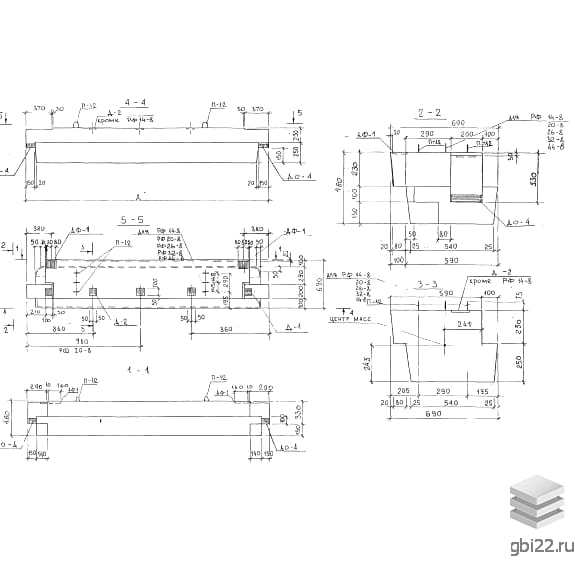

Ригель фасадный РФ 50-8 – ключевой компонент каркасов многоэтажных зданий. Конструкция имеет Z-образное сечение с асимметричными полками: внутренняя фиксирует плиты перекрытия, наружная – стеновые панели.

Изделие изготавливается из тяжелого бетона класса B25 с показателями:

• водонепроницаемость – W8;
• морозостойкость – F300.

Технические параметры

• Длина: 4960 мм
• Ширина: 690 мм
• Высота: 480 мм
• Вес: 3300 кг
• Марка бетона: М350
• Расчетная нагрузка: 7.2 т/м

Преимущества

• Высокая несущая способность
• Устойчивость к атмосферным воздействиям
• Защита от трещинообразования
• Огнестойкость

Особенности монтажа и эксплуатации

Монтаж осуществляется путем приварки к закладным деталям колонн, обеспечивая надежное защемление. Для транспортировки используются строповочные петли, а хранение допускается только в горизонтальном положении с деревянными прокладками.

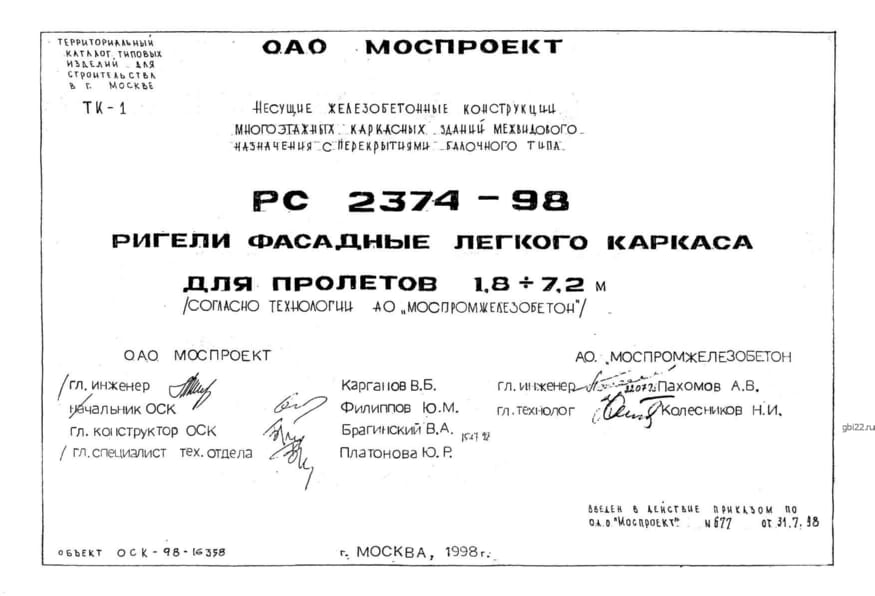

Изделие соответствует требованиям Альбома РС 2374-98 и проходит обязательные испытания на прочность и долговечность.
