Ригель фасадный РФ 56-8: характеристики и применение

Маркировка и расшифровка

РФ 56-8 – это стандартное обозначение фасадного ригеля, где:

• РФ – ригель фасадный;
• 56 – длина в дециметрах (5,6 м);
• 8 – допустимая нагрузка (8 т/м).

На торце изделия указываются: масса, дата производства, логотип производителя и штамп ОТК.

Конструктивные особенности

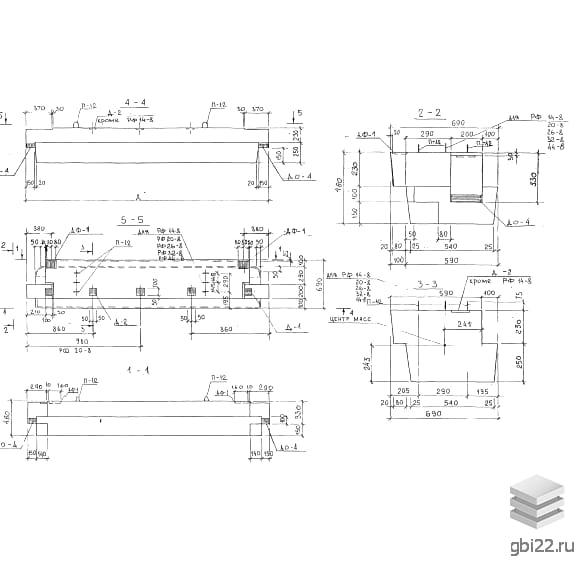

Ригель фасадный РФ 56-8 – ключевой компонент каркасов высотных зданий. Его Z-образное сечение включает две асимметричные полки:

• Внутренняя полка – фиксирует плиты перекрытий;
• Наружная полка – предназначена для крепления стеновых панелей.

Технические параметры

Основные характеристики:

• Длина: 5560 мм;
• Ширина: 690 мм;
• Высота: 480 мм;
• Масса: 3700 кг;
• Класс бетона: B25 (М350);
• Водонепроницаемость: W8;
• Морозостойкость: F300.

Область применения

Используется для:

• Соединения колонн в каркасных конструкциях;
• Опоры плитных перекрытий и стеновых панелей;
• Создания жестких узлов в зданиях с пролетами 1,8–7,2 м.

Преимущества

• Высокая несущая способность (до 8 т/м);
• Устойчивость к трещинообразованию;
• Огнестойкость и климатическая стойкость;
• Армирование сварными каркасами.

Монтаж и транспортировка

Крепится к колоннам через закладные детали. Требует бережного обращения:

• Перевозка – только в горизонтальном положении;
• Хранение – в штабелях до 2,5 м высотой с деревянными прокладками;
• Подъем – с использованием строповочных петель.
