Ригель фасадный РФ 68-8: характеристики и применение

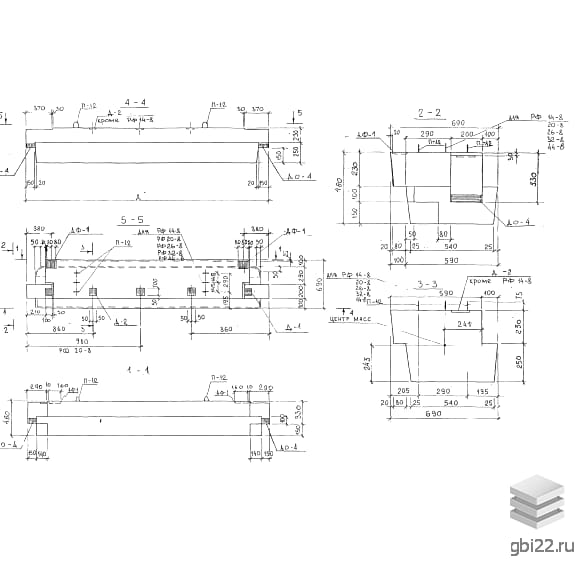

Ригель фасадный РФ 68-8 — ключевой компонент каркасных систем многоэтажных зданий. Конструкция имеет Z-образное сечение с асимметричными полками: внутренняя предназначена для фиксации плит перекрытия, внешняя — для крепления стеновых панелей.

Маркировка изделия

Обозначение РФ 68-8 расшифровывается так:

• РФ — ригель фасадный;
• 68 — длина в дециметрах (6.8 м);
• 8 — допустимая нагрузка (8 т/м).

Основные параметры

Железобетонная балка отличается повышенной прочностью и применяется для:

• соединения колонн каркаса;
• монтажа плитных настилов и прогонов;
• фиксации вертикальных панелей.

Технические характеристики

• Габариты: 6780?690?480 мм;
• Вес: 4900 кг;
• Класс бетона: B25 (М350);
• Морозостойкость: F300;
• Водонепроницаемость: W8;
• Нагрузка: 7.2 т/м (5.5 т/м на внутренние полки).

Преимущества

• Высокая несущая способность;
• Устойчивость к трещинообразованию;
• Огнестойкость и климатическая стойкость;
• Армирование гнутыми сварными каркасами.

Особенности монтажа и транспортировки

Монтаж осуществляется на колонные консоли с приваркой закладных элементов. Для подъема используются строповочные петли. Хранение — горизонтальное, в штабелях до 2.5 м высотой с деревянными прокладками.
