Ригели РГ 113-15: характеристики и применение

Маркировка РГ 113-15 (Альбом РС 2392-77) расшифровывается следующим образом:

• РГ – тип конструкции (ригель для перекрытий высотой 400 мм);
• 113 – длина в дециметрах;
• 15 – полная расчётная нагрузка.

Изменение маркировки недопустимо во избежание ошибок при подборе стройматериалов. На изделиях также указывают массу, дату изготовления и клеймо ОТК.

Основные параметры

• Длина: 11260 мм
• Ширина: 500 мм
• Высота: 900 мм
• Вес: 7500 кг
• Марка бетона: М400

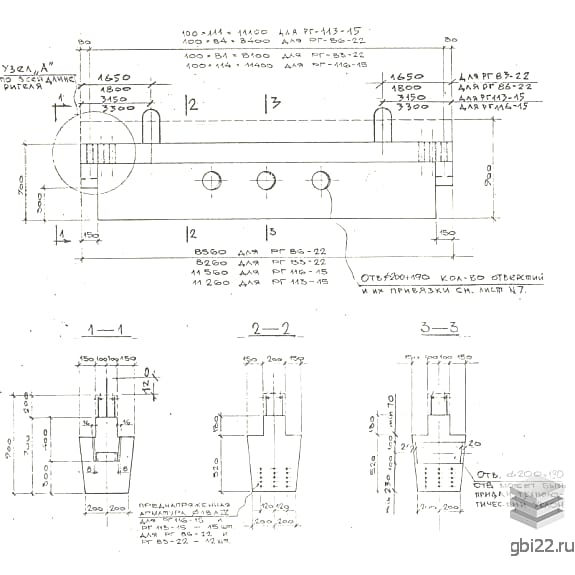

Конструктивные особенности

Ригели представляют собой прямоугольные балки с тавровым сечением. На корпусе предусмотрены отверстия диаметром 200 мм (от 3 до 5 штук в зависимости от длины). Возможны арматурные выпуски.

Технические характеристики

Изделия отличаются повышенной прочностью, износостойкостью и длительным сроком службы. Рассчитаны на нагрузку 14,5 и 21,5 т/пм (по 7,25 и 10,75 т/пм на полку соответственно) согласно нормативам СН 382-67.

Область применения

Используются при возведении сборно-монолитных зданий: жилых комплексов, промышленных объектов и общественных сооружений.

Производство и материалы

Изготавливаются из тяжёлого бетона М400. Показатели водонепроницаемости и морозостойкости определяются индивидуально. Отпускная прочность – не менее 70% от проектной марки.

Армирование выполняется предварительно напряжённой арматурой AI диаметром 18 мм (электротермическое напряжение 4800 кг/см?). Каркасы монтируются на фиксаторы перед заливкой бетона.

Контроль качества

Готовая продукция проходит испытания, результаты которых фиксируются в сертификатах. Трещины, сколы и оголённая арматура не допускаются. Соответствие ГОСТ 13015-75 обязательно.

Транспортировка и хранение

Перевозка и складирование осуществляются с соблюдением техники безопасности. Погрузка требует спецтехники с захватными механизмами. Схемы укладки исключают повреждения конструкций.

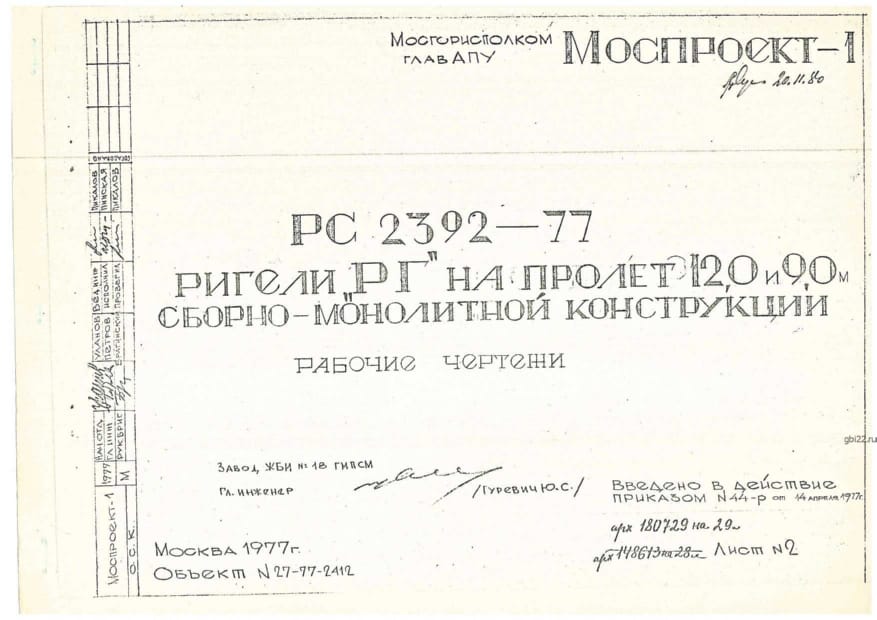

Подробные технические требования приведены в Альбоме РС 2392-77.
