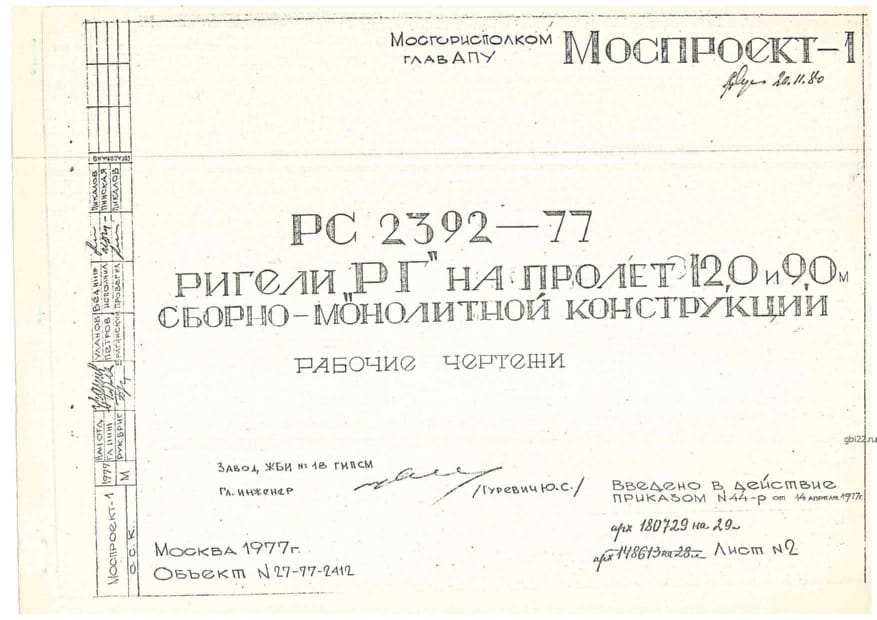

Ригели РГ 116-15 (Альбом РС 2392-77) – надежные строительные конструкции

Расшифровка маркировки

Обозначение РГ 116-15 (Альбом РС 2392-77) содержит:

• РГ – тип изделия (ригель для перекрытий высотой 400 мм);
• 116 – длина в дециметрах (11,6 м);
• 15 – расчетная нагрузка в тоннах на погонный метр.

Основные характеристики

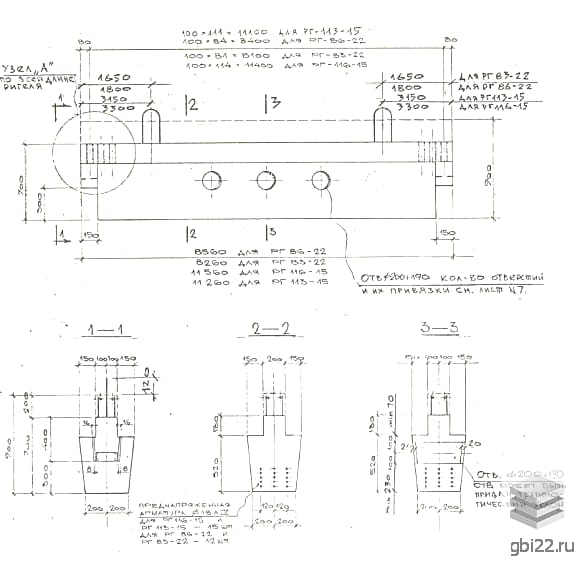

Ригели представляют собой прямоугольные балки с тавровым сечением. Изделия оснащены технологическими отверстиями диаметром 200 мм (3-5 шт. в зависимости от модификации). Допускается наличие арматурных выпусков.

Конструкции отличаются повышенной прочностью, устойчивостью к нагрузкам и длительным сроком эксплуатации. Изготовлены из тяжелого бетона марки М400 с индивидуальными показателями морозостойкости и водонепроницаемости.

Технические параметры

• Длина: 11560 мм
• Ширина: 500 мм
• Высота: 900 мм
• Вес: 7700 кг
• Марка бетона: М400

Армирование и производство

Каркас изготавливается из предварительно напряженной арматуры класса AI диаметром 18 мм (электротермическое напряжение 4800 кг/см?). Применяется контактная сварка для пространственных каркасов и дуговая сварка для плоских элементов. Закладные детали производятся из стали Ст3сп2 по ГОСТ 380-71.

Контроль качества

Каждая партия проходит приемочные испытания. Готовые изделия должны соответствовать требованиям ГОСТ 13015-75. Запрещены трещины, сколы и оголенная арматура.

Транспортировка и хранение

Перевозка осуществляется спецтехникой с захватными механизмами. Складирование производится по схемам, исключающим повреждение конструкций.

Сфера применения

Используются в строительстве:

• Многоэтажных жилых зданий
• Промышленных объектов
• Общественных сооружений

Расчетная нагрузка: 14,5 и 21,5 т/пм (по СН 382-67).
