Шпунт Ш 27 – надежное решение для укрепления берегов и причалов

Маркировка и расшифровка

Ш 27 – обозначение железобетонного шпунта, где:

• Ш – тип конструкции (шпунт);
• 27 – длина элемента в дециметрах (2700 мм).

Изменение маркировки не допускается.

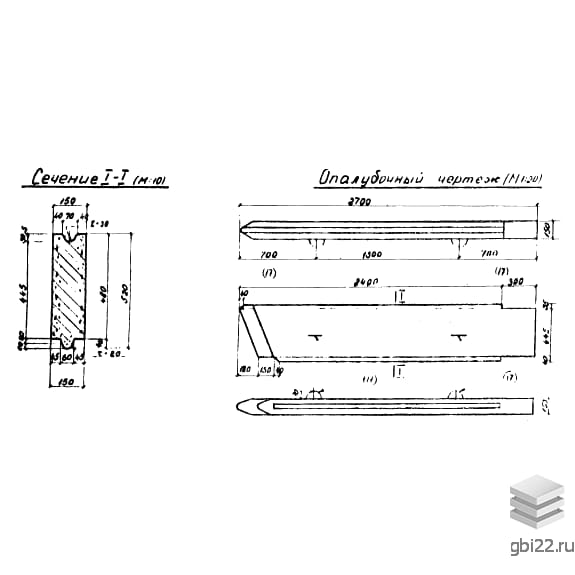

Конструктивные особенности

Шпунт представляет собой прямоугольную железобетонную конструкцию с заостренным торцом для облегчения погружения в грунт. На продольных гранях расположены:

• верхняя часть – полукруглое углубление (радиус 50 мм);
• нижняя часть – соответствующий выступ для надежного соединения элементов.

Противоположный торец оснащен монтажным выступом для крепления оголовка.

Сфера применения

Конструкция широко используется при возведении:

• берегоукрепительных сооружений;
• причальных стенок;
• набережных.

Технические преимущества

Основные достоинства шпунта Ш 27:

• увеличенная ширина – сокращает сроки монтажа;
• экономия металла при производстве;
• высокая устойчивость к нагрузкам.

Для погружения требуется специальный оголовник.

Производственные стандарты

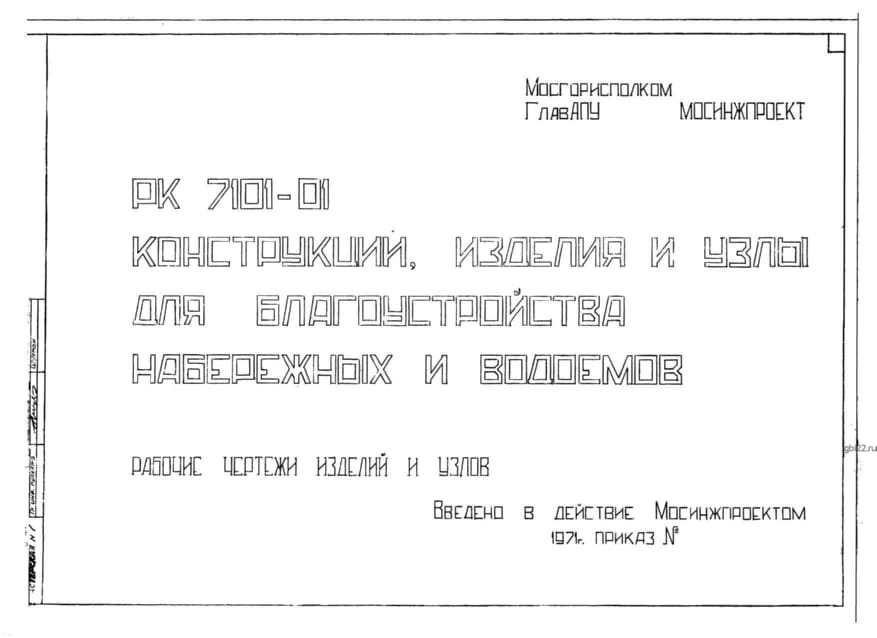

Изготовление регламентировано Альбомом РК 7101-01 с требованиями:

• материал – гидротехнический бетон марки М300 и выше;
• морозостойкость – F150;
• водонепроницаемость – W4.

Защитный бетонный слой арматуры – 25 мм.

Армирование

Каркас состоит из:

• сварных сеток из стали Ст3 (AI) и Ст5 (AII);
• монтажных петель диаметром 16 мм.

Дефекты поверхности (трещины, сколы, коррозия) не допускаются.

Транспортировка и хранение

Требования к складированию:

• специальные схемы укладки;
• использование траверс при погрузке;
• защита от механических повреждений.

Технические параметры
