Шпунт Ш5 – высокопрочная железобетонная конструкция

Шпунт Ш5 – это надежное гидротехническое изделие из железобетона, предназначенное для укрепления береговых линий и создания ограждающих конструкций. Маркировка элемента расшифровывается следующим образом:

• Ш – тип конструкции (шпунт);
• 5 – длина элемента в дециметрах (5 дм = 5000 мм).

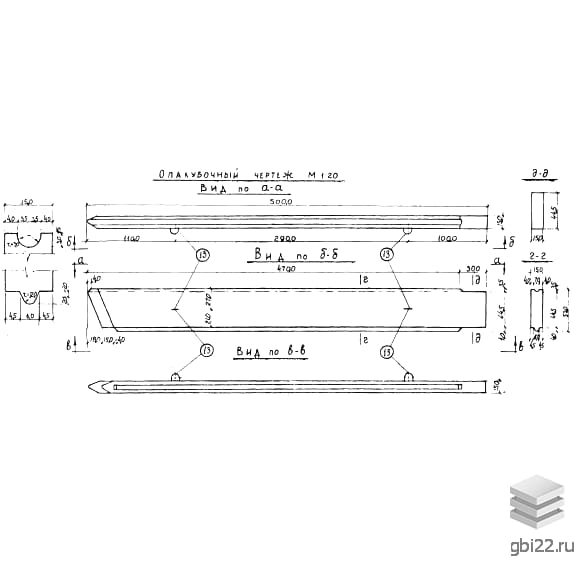

Конструктивные особенности

Изделие имеет прямоугольную форму с заостренным торцом, что облегчает погружение в грунт. На продольных гранях расположены:

• паз с радиусом 50 мм (верхняя часть);
• закругленный выступ (нижняя часть) для надежного соединения с соседними элементами.

Противоположный торец оснащен монтажным выступом для крепления оголовка.

Преимущества применения

Шпунты Ш5 активно используются при возведении:

• набережных;
• причальных стенок;
• берегоукрепительных сооружений.

Главные достоинства:

• экономия металла при производстве;
• ускорение строительства благодаря двойной ширине по сравнению с аналогами;
• упрощенный монтаж за счет конструктивных особенностей.

Технические характеристики

Производственные стандарты

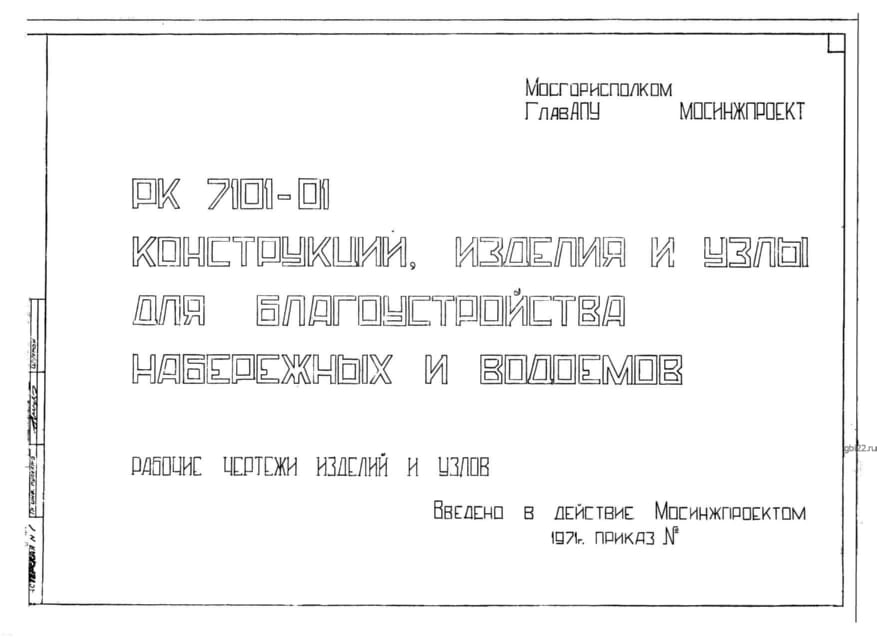

Изготовление регламентировано Альбомом РК 7101-01. Основные требования:

• применение тяжелого гидротехнического бетона;
• минимальная марка прочности – М300;
• защитный слой бетона – 25 мм.

Армирование выполняется из стальных сеток (классы AI и AII) с точечной сваркой в местах пересечения. Подъемные петли изготавливаются из стали AI диаметром 16 мм.

Транспортировка и хранение

При складировании и перевозке необходимо:

• использовать специализированное оборудование;
• применять траверсы для равномерного распределения нагрузки;
• исключать механические повреждения;
• обеспечивать надежную фиксацию.

Запрещается эксплуатация изделий с видимыми дефектами: трещинами, сколами или коррозионными повреждениями.
