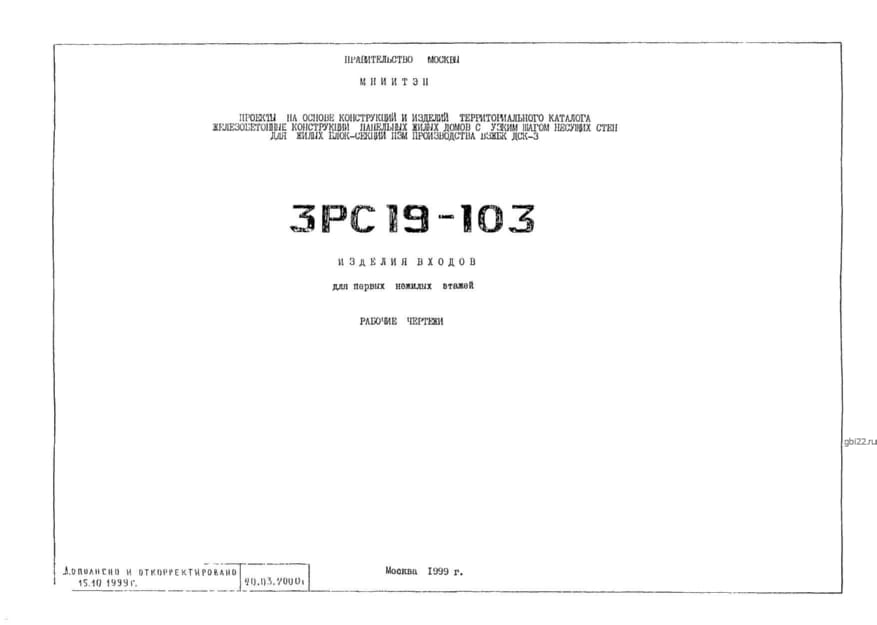

Лестничная стенка входа 3ЛС 10-2 н-1 (Альбом 3РС 19-103)

Маркировка изделия:

• 3ЛС — стенка лестничного входа;
• 10 — порядковый номер типоразмера;
• 2 — дополнительные конструктивные особенности;
• н-1 — наличие закладных деталей.

Описание и применение

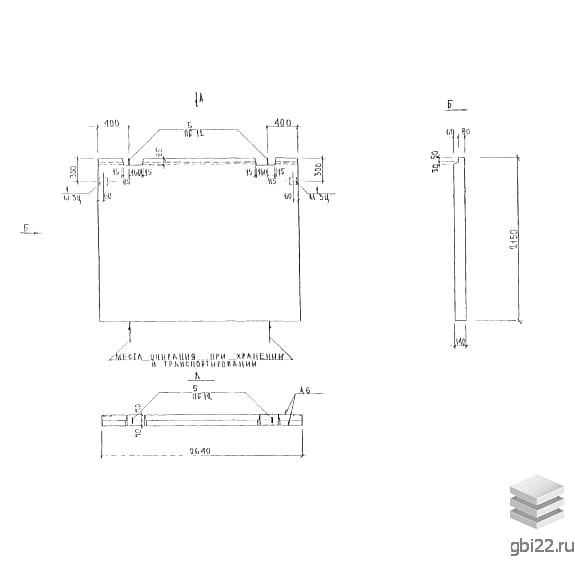

Лестничная стенка входа 3ЛС 10-2 н-1 — это унифицированное железобетонное изделие, представляющее собой прямоугольную плиту с технологическими углублениями. Конструкция предназначена для использования в жилых домах серии ПЗМ с нежилыми первыми этажами.

Основные характеристики

• Размеры: 2640?140?2150 мм;
• Вес: 1870 кг;
• Марка бетона: М300 (В22,5);
• Плотность бетона: 2300 кг/м?;
• Морозостойкость: не менее F150;
• Водонепроницаемость: W2;
• Огнестойкость: 1 час.

Технология производства

Изготовление осуществляется согласно Альбому 3РС 19-103 и нормам СНиП 2.03.01-84. Для производства применяется:

• Тяжелый бетон марки В22,5;
• Арматурные каркасы из стали классов AII и AIII (ГОСТ 5781-82);
• Холоднотянутая проволока Вр-1 (ГОСТ 6727-80);
• Монтажные петли из стали Ст3сп2/Ст3пс2.

Транспортировка и хранение

Перевозка и складирование выполняются с соблюдением мер безопасности:

• Подъем осуществляется за монтажные петли с использованием балансировочных приспособлений;
• Хранение — в рабочем положении на деревянных подкладках;
• Запрещены ударные нагрузки и перекосы при перемещении.

Контроль качества

Готовые изделия должны соответствовать:

• ГОСТ 13015.0-83 — требования к внешнему виду;
• ГОСТ 14098-91 — качество сварных соединений;
• Прочность бетона при отгрузке: 70% (лето) / 85% (зима) от проектной.
