Лестничная стенка входа 3ЛС 11-1 н-1 (Альбом 3РС 19-103)

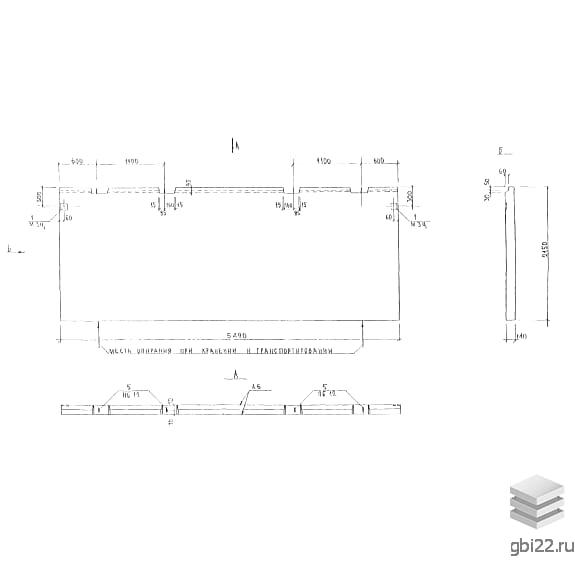

3ЛС 11-1 н-1 (Альбом 3РС 19-103) – стандартизированная железобетонная конструкция, предназначенная для обустройства входных лестничных пролетов. Изделие выполнено в форме прямоугольной плиты с технологическими выемками.

Маркировка изделия

Обозначение 3ЛС 11-1 н-1 расшифровывается следующим образом:

• 3ЛС – лестничная стенка входа;
• 11 – типоразмер модели;
• 1 – модификация конструкции;
• н-1 – наличие монтажных закладных элементов.

Применение

Конструкции востребованы при возведении жилых зданий серии ПЗМ с нежилыми первыми этажами. Монтируются в лестничных пролетах как стеновые панели, что ускоряет строительные работы. Широкий размерный ряд позволяет использовать изделия в различных типовых проектах.

Технические характеристики

• Огнестойкость: от 60 минут
• Бетон: марка В22,5 (М300)
• Плотность: 2300 кг/м?
• Морозостойкость: F150
• Водонепроницаемость: W2
• Габариты: 5490?140?2150 мм
• Масса: 3090 кг

Производство и материалы

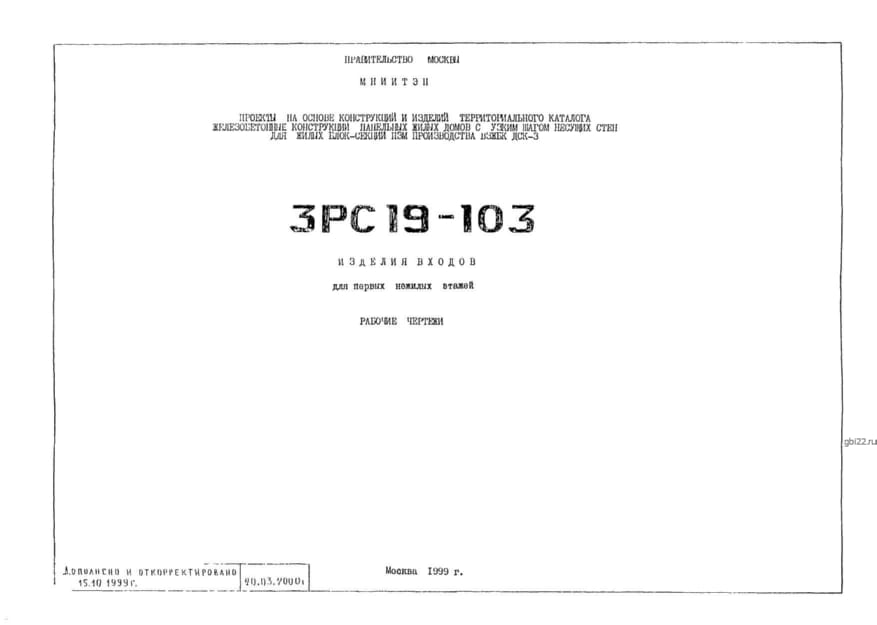

Изготовление регламентировано Альбомом 3РС 19-103 и нормами СНиП 2.03.01-84. Армирование выполняется:

• Сварными каркасами из стали классов AII, AIII (ГОСТ 5781-82)
• Холоднотянутой проволокой Вр-1 (ГОСТ 6727-80)
• Монтажные петли: сталь AIII марки Ст3сп2/пс2

Транспортировка и хранение

Перевозка осуществляется спецтехникой с захватными механизмами. Складирование – в рабочем положении на деревянных подкладках, размещаемых под строповочными петлями.

Контроль качества

Изделия должны соответствовать:

• ГОСТ 14098-91 (сварные соединения)
• ГОСТ 10922-92 (арматурные стыки)
• ГОСТ 13015.0-83 (внешний вид)

Прочность при отгрузке: ?70% (лето), ?85% (зима) от проектной.
