Железобетонные стойки СВ 105-3,5 для линий электропередач

Маркировка стоек СВ 105-3,5

СВ 105-3,5 – конические железобетонные опоры переменного сечения, где:
СВ – стойки вибрированные;
105 – длина (10,5 м в дециметрах);
3,5 – допустимый изгибающий момент (3,5 тс·м).

Технические параметры

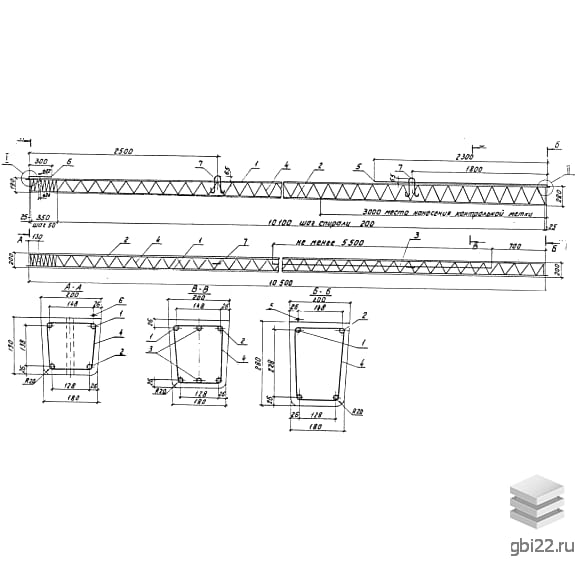

Габариты: 10500?200?280 мм
Вес: 1175 кг
Объем бетона: 0,47 м?
Марка бетона: М300 (класс В22,5)

Сферы использования

Предназначены для монтажа воздушных ЛЭП напряжением 0,4–10 кВ и осветительных сетей. Эксплуатируются в сейсмоопасных зонах (до 9 баллов), при гололеде и ветровой нагрузке l-lV типа.

Ключевые преимущества

Долговечность: срок службы 50–75 лет благодаря:
- Морозостойкости F200 (до -55°C)
- Гидрофобной защите (W4)
- Антикоррозийной обработке арматуры

Технология изготовления

Изготавливаются вибропрессованием из тяжелого бетона с гранитным щебнем. Армируются предварительно напряженными стержнями А-III/Ат-V (?10–14 мм) с конусной проволокой в нижней части.

Комплектация и монтаж

Совместимы с анкерами АЦ-1 и плитами типа П. Транспортируются спецтехникой (17 шт./машина) с деревянными прокладками.
