Железобетонные стойки СВ 105-3.6 IV (Арх 9.0274)

Расшифровка обозначения

Маркировка СВ 105-3,6 IV (Арх 9.0274) содержит ключевые параметры изделия:

• СВ – тип конструкции (стойка вертикальная);
• 105 – длина в дециметрах (10,5 м);
• 3,6 – предельная нагрузка в тоннах;
• IV – категория напрягаемой арматуры.

Технические параметры

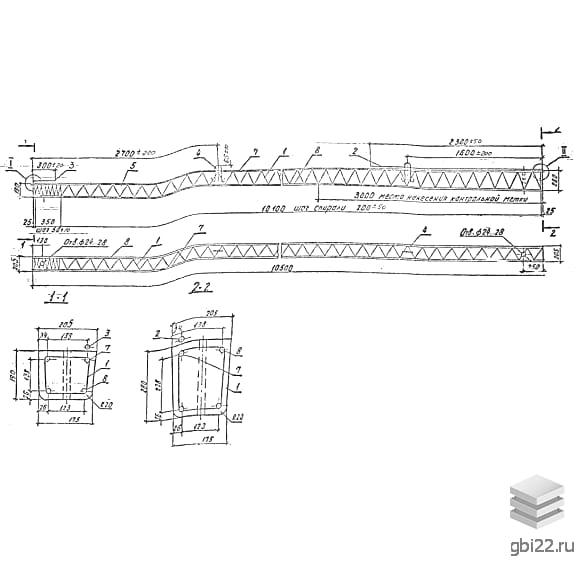

Вертикальные опоры изготавливаются из бетона марки М400 (В30) с усиленным армированием. Габариты:

• Длина: 10500 мм
• Ширина: 205 мм
• Высота: 280 мм
• Масса: 1175 кг

Сфера использования

Конструкции предназначены для:

• Монтажа распределительных устройств подстанций;
• Строительства ЛЭП напряжением 4-10 кВ.

Эксплуатационные характеристики

Изделия сохраняют работоспособность в условиях:

• Температурный режим: до -50°C;
• Сейсмическая активность: до 9 баллов;
• Воздействие агрессивных сред.

Технология изготовления

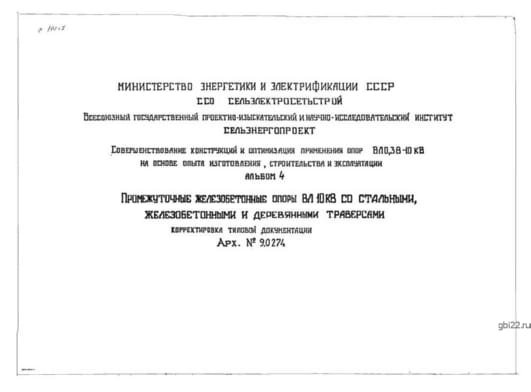

Производство осуществляется согласно Арх 9.0274 и включает:

• Применение виброуплотнения бетонной смеси;
• Армирование стальными каркасами (сталь АтVI, проволока ВрI);
• Монтаж заземляющих элементов и закладных деталей.

Гарантии качества

Каждая партия проходит проверку по параметрам:

• Механическая прочность;
• Устойчивость к образованию трещин;
• Геометрическая точность;
• Антикоррозийная обработка поверхности.

Транспортировка и хранение

Условия сохранности конструкций:

• Складирование штабелями до 9 ярусов на деревянные подкладки;
• Перевозка специализированным транспортом с надежной фиксацией.
