Стойка СВ 105-5 (Арх 19.0022.1) – характеристики и особенности

Маркировка изделия

Каждая стойка имеет уникальное обозначение, которое раскрывает ее ключевые параметры:

СВ 105-5 (Арх 19.0022.1):

• СВ – тип конструкции (стойка);
• 105 – длина в дециметрах (1050 см);
• 5 – допустимый изгибающий момент (кН·м).

Основные характеристики

Стойка СВ 105-5 – прямоугольный железобетонный элемент, используемый в качестве несущей конструкции для переходных опор с самонесущими проводами. Отличается повышенной прочностью и устойчивостью к нагрузкам.

Технические параметры

• Длина: 10500 мм
• Ширина: 205 мм
• Высота: 280 мм
• Вес: 1175 кг
• Класс бетона: В30 (М400)

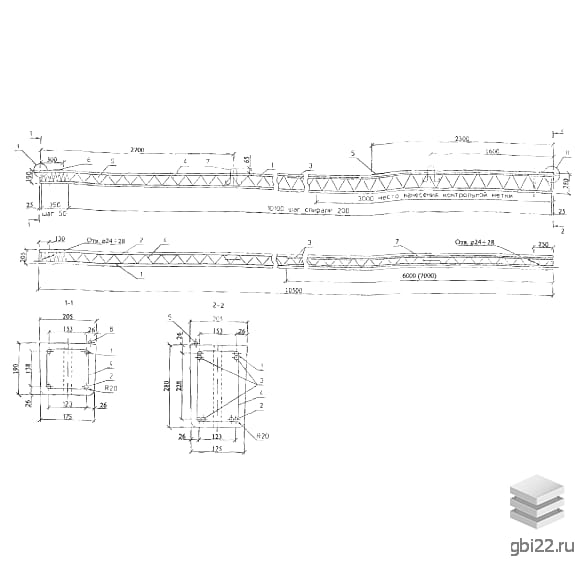

Особенности конструкции

Изделие оснащено монтажными отверстиями для соединения с другими элементами. Армирование выполнено пространственными каркасами из стальных стержней классов Ат-IV, Ат-V и Ат-VI, что обеспечивает высокую прочность и долговечность.

Условия эксплуатации

Стойки предназначены для использования в I-V ветровых и I-IV гололедных зонах. Бетон обладает повышенной морозостойкостью и водонепроницаемостью, параметры которых определяются индивидуально для каждого проекта.

Контроль качества

Каждая партия проходит тщательную проверку на:

• Прочность
• Жесткость
• Трещиностойкость
• Соответствие геометрическим параметрам

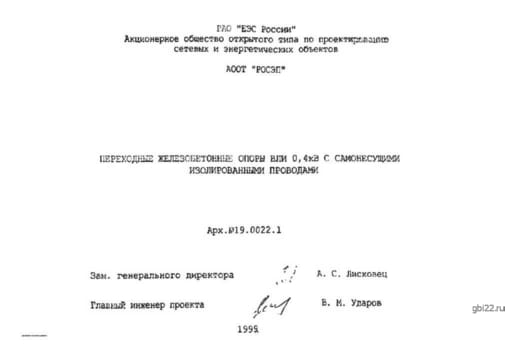

Изделия сопровождаются паспортом качества и соответствуют требованиям нормативного документа Арх 19.0022.1.

Транспортировка и хранение

При работе со стойками необходимо:

• Складировать в штабеля высотой до 2,5 м с использованием защитных прокладок
• Перевозить с помощью специализированной техники, используя монтажные петли
• Исключать сбрасывание или волочение по земле
