Стойки СВ 110-3,5 (Арх 20.0096) – надежные опоры для ЛЭП и освещения

Маркировка и расшифровка

СВ 110-3,5 (Арх 20.0096) – обозначение содержит ключевые параметры:

• СВ – вибрированная стойка;
• 110 – длина (в дециметрах);
• 3,5 – изгибающий момент (т·м).

Дополнительно указывают массу, дату изготовления и клеймо ОТК. Изменение маркировки запрещено.

Конструктивные особенности

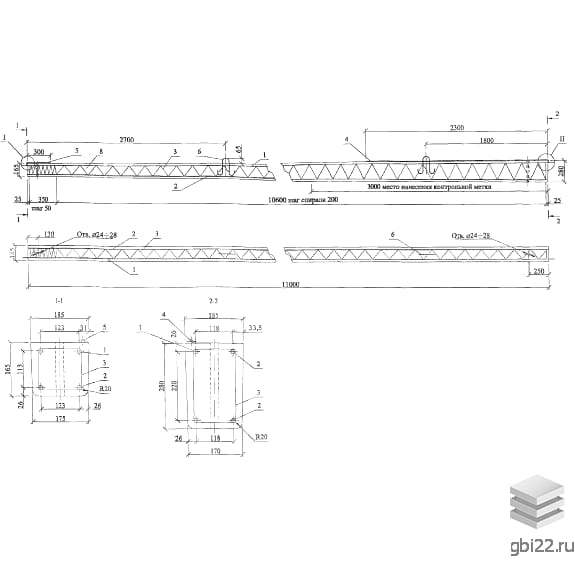

Изделие представляет собой трапециевидную балку с сужением на одном торце. Боковые грани оснащены отверстиями ?24–28 мм. Производится из бетона класса В30 (М400) с морозостойкостью F200 и водонепроницаемостью W6.

Применение

Стойки предназначены для:

• опор переходов ЛЭП 0,4 кВ с СИП;
• установки осветительных мачт.

Допустимая нагрузка: до 700 кгс (ЛЭП), 300 кгс (освещение), 140 кгс (одиночный провод). Эксплуатация возможна в гололедных (1–4) и ветровых (1–5) районах.

Производство и контроль качества

Армирование выполняется стальными стержнями (ГОСТ 10884-94) с натяжением:

• 7000 кгс/см? (ATVI);
• 5000 кгс/см? (ATIV, ATV).

Дополнительно используется сталь AI, AIII (ГОСТ 5781-82) и проволока Вр-1 (ГОСТ 6727-80). Антикоррозийная защита – лак БТ-577 (2 слоя).

Транспортировка и хранение

Перевозка и складирование – строго в горизонтальном положении (макс. 6 рядов). Под нижний ряд укладывают прокладки, шире монтажных петель на 20 мм. Требуется использование спецтехники для погрузки.

Технические параметры

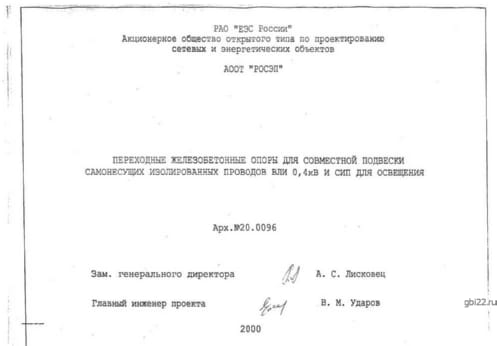

Подробные требования к производству указаны в нормативном документе Арх 20.0096.
