Железобетонные стойки СВ 110-3,5 IV (Арх 9.0274)

Маркировка изделия:

• СВ – тип конструкции (стойка вертикальная);
• 110 – габаритная длина в дециметрах (11 м);
• 3,5 – предельная нагрузка в тоннах;
• IV – категория напрягаемой арматуры.

Основные параметры

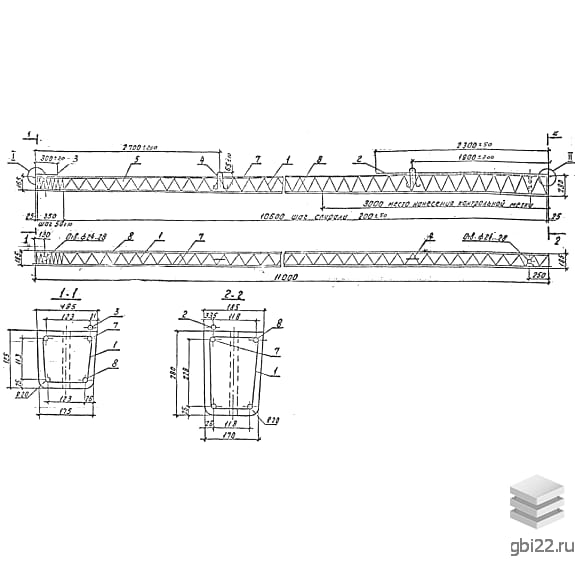

Вертикальные опоры производятся из высокопрочного бетона В30 (М400) с усиленным армированием. Стандартные размеры:

• Длина: 10 500 / 11 000 мм
• Сечение: 185?280 мм
• Масса: 1125 кг

Эксплуатационные особенности

Конструкции предназначены для монтажа распределительных сетей 4-10 кВ в сложных условиях:

• Температурный диапазон: до -50°C
• Сейсмостойкость: до 9 баллов
• Защита от коррозии и атмосферных воздействий

Технология производства

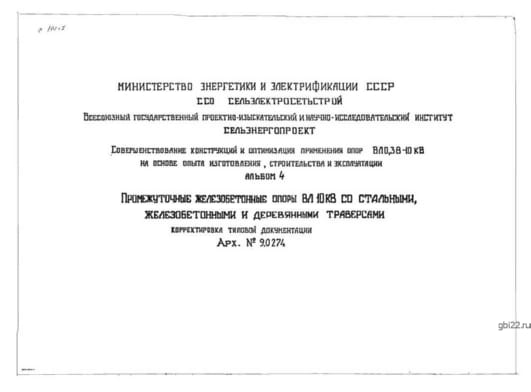

Изготовление осуществляется по нормам Арх 9.0274 и ТУ 3412.11357-18:

1. Армирование напряженными каркасами из стали АтVI
2. Виброуплотнение бетонной смеси для устранения воздушных пустот
3. Антикоррозийная обработка поверхности
4. Многоступенчатый контроль качества

Транспортировка и хранение

Готовые изделия складируют штабелями до 9 ярусов с деревянными прокладками. Перевозка допускается:

• Железнодорожным транспортом
• Автомобильными платформами

Каждая партия сопровождается техническим паспортом с указанием:

• Даты производства
• Серийного номера
• Реквизитов завода-изготовителя
