Стойки СВ 110-5
|
|||||||||
| Количество в квадратом метре, шт | 0,49 | ||||||||
| Нормы погрузки на авто | 17 | ||||||||
| Ссылка на стандарт | https://disk.yandex.ru/d/ipgivhKIo-vkBA | ||||||||
| Расход стали, кг | 97,3 |
| Класс прочности | В30 |
| Марка бетона | М400 |
| Морозостойкость | F200-F400 |
| Водонепроницаемость | W10-W12 |
| Марка бетона по EN 206-1 | C25/30 |
| Геометрический объем | 0,570 |
| Объем бетона | 0,47 |
Железобетонные стойки СВ 110-5 (ЛЭП 98.16) для линий электропередач
Маркировка и расшифровка обозначений

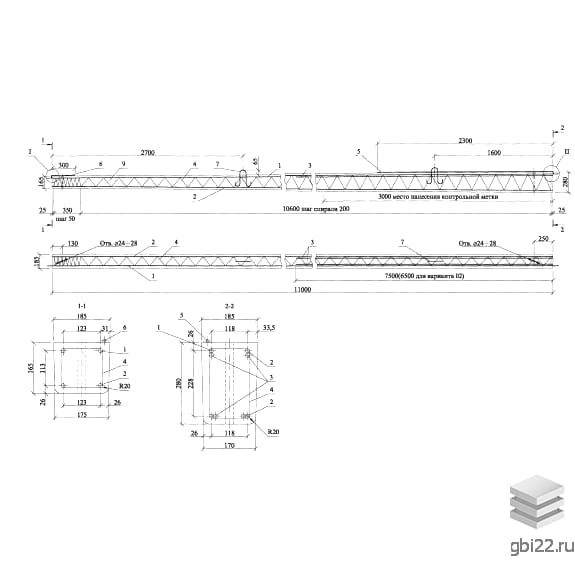

Железобетонные опоры СВ 110-5 (ЛЭП 98.16) производятся согласно ГОСТ 23613-79 и Серии 3.407.1-136. Маркировка содержит информацию о типе конструкции и её параметрах:
- СВ – стойка вибрированная
- 110 – длина изделия 11000 мм
- 5 – расчетный изгибающий момент (5 тс·м)
- 185?280 – сечение опоры в мм
Варианты обозначений в технической документации:
- СВ 110-5
- СВ 110-5 IV
- СВ 110-5 АМ
- СВ 110-5 а
- СВ 110-5-4
- СВ 110-6
Основные характеристики
Ключевые параметры железобетонных стоек:
- Длина: 11000 мм
- Сечение: 185?280 мм
- Вес: 1180 кг
- Объем бетона: 0.45 м?
- Марка бетона: М400
Область применения
Вибрированные опоры предназначены для:
- Воздушных ЛЭП напряжением 0.4-10 кВ
- Осветительных электросетей
- Анкерно-угловых и промежуточных опор
Эксплуатационные преимущества
Железобетонные конструкции отличаются:
- Срок службы 50-75 лет
- Устойчивость к сейсмической активности (7-9 баллов)
- Применение в ветреных районах и зонах гололеда
- Возможность монтажа в кислых грунтах
Технология производства
Изготовление осуществляется методом вибропрессования с использованием:
- Тяжелого бетона марки М400 (класс В30)
- Предварительно напряженной арматуры классов А-III, Ат-I-VI
- Гранитного щебня и мелкофракционного песка
Дополнительные защитные меры:
- Морозостойкость F200 (до -55°C)
- Водонепроницаемость W4
- Антикоррозионная обработка
Транспортировка и хранение
Перевозка осуществляется специализированным транспортом с соблюдением требований:
- Максимальная загрузка – 17 стоек
- Фиксация деревянными прокладками
- Хранение в штабелях с послойным разделением
| Стандарт | Арх |
| Номер стандарта | ЛЭП 98.16 |
| Статус | не определен |
| Год выпущенного стандарта | 2001 |
| Название стандарта | Железобетонные опоры ВЛ 10-35 кВ с полимерными изоляторами. |
| Название | Длина, мм | Ширина, мм | Высота, мм | Вес, кг | Номер стандарта | Цена | |
|---|---|---|---|---|---|---|---|
| 11500 | 235 | 205 | 1700 | 5863-029-57953748-2008 |
22 691 руб. |
||
| 13000 | 235 | 310 | 1850 | 5863-007-00113557-94 |
18 226 руб. |
||
| 9500 | 165 | 240 | 750 | 5863-007-00113557-94 |
10 524 руб. |
||
| 9500 | 185 | 265 | 900 | 5863-007-00113557-94 |
11 244 руб. |
||
| 9500 | 165 | 240 | 750 | 5863-007-00113557-94 |
9 383 руб. |
||
| 9500 | 165 | 240 | 750 | 5863-007-00113557-94 |
6 907 руб. |
||
| 9500 | 165 | 240 | 750 | 5863-007-00113557-94 |
6 907 руб. |
||
| 9000 | 205 | 267 | 1000 | 5863-007-00113557-94 |
9 558 руб. |
||
| 9000 | 185 | 259 | 900 | 5863-007-00113557-94 |
8 790 руб. |
||
| 8500 | 165 | 230 | 660 | 5863-007-00113557-94 |
10 092 руб. |
||
| 8500 | 185 | 255 | 800 | 5863-007-00113557-94 |
9 727 руб. |
||
| 8500 | 165 | 230 | 660 | 5863-007-00113557-94 |
8 490 руб. |
||
| 16400 | 390 | 380 | 3550 | 5863-007-00113557-94 |
27 268 руб. |
||
| 13000 | 352 | 342 | 2450 | 5863-007-00113557-94 |
17 426 руб. |
||
| 13000 | 235 | 310 | 1850 | 5863-007-00113557-94 |
14 957 руб. |
||
| 11000 | 185 | 280 | 1125 | 5863-007-00113557-94 |
11 349 руб. |
||
| 11000 | 185 | 280 | 1125 | 5863-007-00113557-94 |
8 631 руб. |
||
| 10500 | 205 | 280 | 1180 | 5863-007-00113557-94 |
9 705 руб. |
||
| 10500 | 205 | 280 | 1180 | 5863-007-00113557-94 |
8 655 руб. |
||
| 9500 | 175 | 245 | 750 | 34 12.11410-89 |
7 206 руб. |
||
| 9500 | 175 | 245 | 750 | 34 12.11410-89 |
6 907 руб. |
||
| 9500 | 175 | 245 | 750 | 34 12.11410-89 |
7 206 руб. |
||
| 9500 | 175 | 245 | 750 | 34 12.11410-89 |
6 907 руб. |
||
| 9000 | 185 | 260 | 900 | 102-465-88 |
по запросу |
||
| 9000 | 185 | 260 | 900 | 102-465-88 |
8 790 руб. |
||
| 9000 | 185 | 260 | 900 | 102-465-88 |
по запросу |
||
| 9000 | 185 | 260 | 900 | 102-465-88 |
8 790 руб. |
||
| 6500 | 220 | 100 | 369 | 3.503.9-80 |
4 822 руб. |
||
| 5500 | 220 | 100 | 313 | 3.503.9-80 |
4 106 руб. |
||
| 6500 | 180 | 100 | 299 | 3.503.9-80 |
3 174 руб. |
||
| 5500 | 180 | 100 | 253 | 3.503.9-80 |
2 961 руб. |
||
| 4500 | 180 | 100 | 207 | 3.503.9-80 |
2 451 руб. |
||
| 6500 | 140 | 100 | 236 | 3.503.9-80 |
3 074 руб. |
||
| 5500 | 140 | 100 | 200 | 3.503.9-80 |
2 623 руб. |
||
| 4500 | 140 | 100 | 163 | 3.503.9-80 |
2 162 руб. |
||
| 4000 | 140 | 100 | 145 | 3.503.9-80 |
1 929 руб. |
||
| 3500 | 140 | 100 | 127 | 3.503.9-80 |
1 700 руб. |
||
| 4500 | 100 | 100 | 120 | 3.503.9-80 |
1 992 руб. |
||
| 4000 | 100 | 100 | 107 | 3.503.9-80 |
1 780 руб. |
||
| 3500 | 100 | 100 | 94 | 3.503.9-80 |
3 714 руб. |
||
| 3000 | 100 | 100 | 81 | 3.503.9-80 |
3 207 руб. |
||
| 4500 | 100 | 100 | 113 | 3.503.9-80 |
1 144 руб. |
||
| 4000 | 100 | 100 | 101 | 3.503.9-80 |
1 024 руб. |
||
| 3500 | 100 | 100 | 88 | 3.503.9-80 |
2 152 руб. |
||
| 3000 | 100 | 100 | 76 | 3.503.9-80 |
1 870 руб. |
||
| 4000 | 100 | 100 | 99 | 3.503.9-80 |
1 839 руб. |
||
| 3500 | 100 | 100 | 87 | 3.503.9-80 |
1 565 руб. |
||
| 3000 | 100 | 100 | 74 | 3.503.9-80 |
1 431 руб. |
||
| 2500 | 100 | 100 | 62 | 3.503.9-80 |
1 227 руб. |
||
| 2000 | 100 | 100 | 50 | 3.503.9-80 |
1 019 руб. |
| Название | Длина, мм | Ширина, мм | Высота, мм | Вес, кг | Номер стандарта | Цена | |
|---|---|---|---|---|---|---|---|
| 620 | 620 | 150 | 110 | ЛЭП 98.16 |
1 841 руб. |
