Вибрированные стойки СВ 110-5 (Арх 20.0096) для опор ЛЭП и освещения

Маркировка изделий

СВ 110-5 (Арх 20.0096) – обозначение содержит ключевые параметры:

• СВ – стойка вибрированная;
• 110 – длина в дециметрах (1100 см);
• 5 – несущая способность (изгибающий момент).

Дополнительно указывают массу, дату изготовления и клеймо ОТК. Изменение маркировки запрещено.

Конструктивные особенности

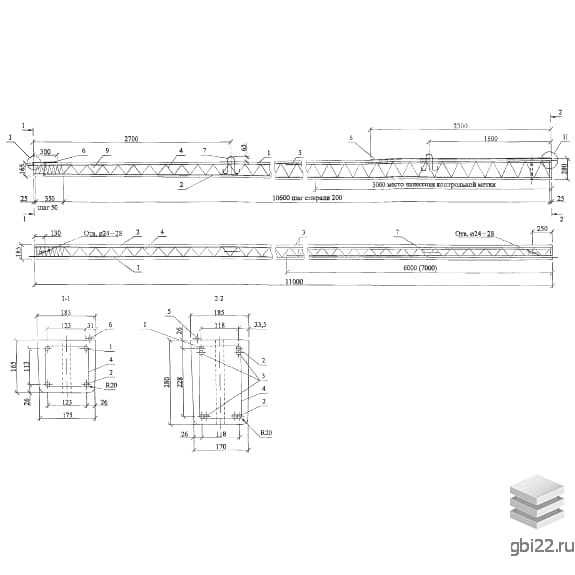

Изделие представляет собой трапециевидную балку с сужением на одном торце. На боковых гранях расположены отверстия ?24–28 мм. Производится из бетона класса В30 (М400) с армированием стальными стержнями и спиралями.

Технические параметры

• Габариты: 11000?280?185 мм
• Вес: 1125 кг
• Морозостойкость: F200
• Водонепроницаемость: W6
• Нагрузки: до 700 кгс (ЛЭП), 300 кгс (освещение), 140 кгс (одиночный провод)

Область применения

Конструкции предназначены для:

• Опор переходного типа для СИП (0,4 кВ);
• Установки осветительных мачт;
• Эксплуатации в ветровых (1–5) и гололедных (1–4) районах.

Производство и контроль

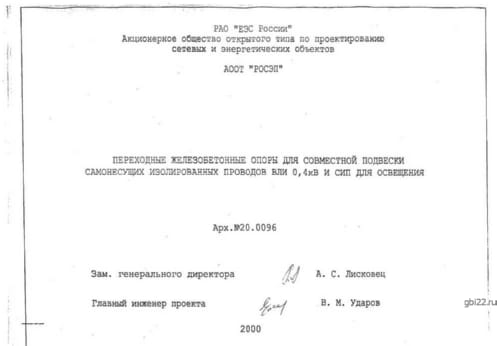

Изготовление регламентировано Арх 20.0096 с использованием:

• Стальных опалубочных форм для точной геометрии;
• Арматуры классов ATIV–VI (5000–7000 кгс/см?);
• Антикоррозионного покрытия (лак БТ-577).

Каждая партия проходит приемочные испытания.

Транспортировка и хранение

• Перевозка – спецтехникой с защитой от повреждений;
• Складирование – горизонтально в штабелях до 6 рядов;
• Прокладка нижнего ряда – на подкладки шире монтажных петель на 20 мм.
