Железобетонные стойки СВ 95-1 для линий электропередач

Маркировка и расшифровка обозначений

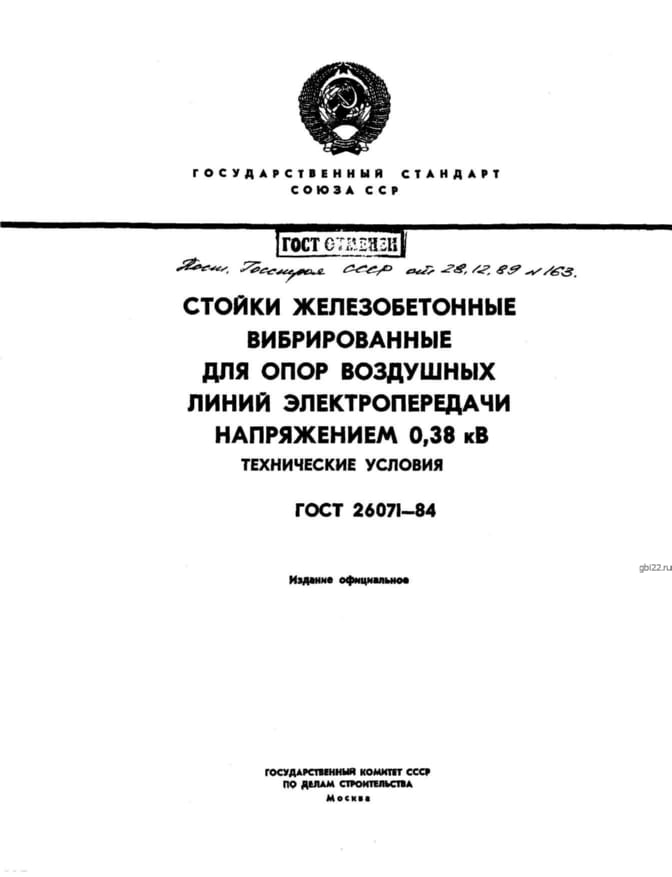

Стойки СВ 95-1 производятся в соответствии с ГОСТ 26071-84. Маркировка включает:

• СВ – стойка вибрированная (железобетонная);
• 95 – длина изделия в дециметрах (9500 мм);
• 1 – изгибающий момент (1 тс·м).

Дополнительные параметры:

• Геометрический объем: 0,376 м?;
• Масса: 750 кг;
• Объем бетона: 0,3 м?.

Основные характеристики

Железобетонные опоры СВ 95-1 предназначены для монтажа воздушных ЛЭП напряжением 0,4–10 кВ и осветительных сетей. Изделия отличаются:

• Универсальностью применения (промежуточные и анкерно-угловые опоры);
• Устойчивостью к агрессивным средам и сейсмическим нагрузкам (до 9 баллов);
• Возможностью эксплуатации в сложных климатических условиях (гололед, ветер, температура до -55°C).

Технология производства и материалы

Стойки изготавливаются методом вибропрессования с использованием:

• Тяжелого бетона марки М350 (класс прочности В25);
• Гранитного щебня и мелкофракционного песка;
• Предварительно напряженной арматуры (А-III, Ат-V).

Технические параметры бетона:

• Морозостойкость: 200 циклов;
• Водонепроницаемость: W4;
• Антикоррозионная обработка металлических элементов.

Эксплуатационные преимущества

По сравнению с деревянными аналогами, стойки СВ 95-1 обладают:

• Сроком службы 50–75 лет;
• Повышенной несущей способностью;
• Устойчивостью к гниению и деформациям.

Транспортировка и хранение

Перевозка осуществляется специализированным транспортом с соблюдением требований:

• Максимальная загрузка: 17 стоек;
• Фиксация деревянными прокладками;
• Хранение в штабелях с межрядными подкладками.

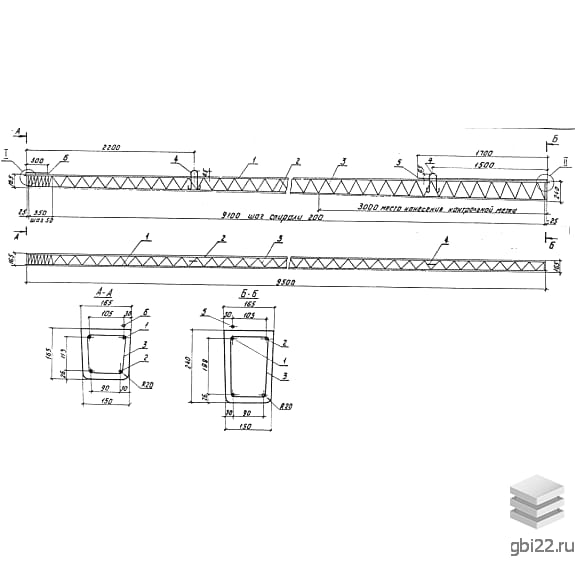

Габариты и вес:

• Длина: 9500 мм;
• Ширина: 165 мм;
• Высота: 240 мм;
• Масса: 750 кг.
