Железобетонные стойки СВ 95-2 а: характеристики и применение

Маркировка и расшифровка обозначений

Стойки СВ 95-2 а – это унифицированные железобетонные опоры для линий электропередач. Маркировка изделия включает:

• СВ – стойка вибрированная;
• 95 – длина (в дециметрах);
• 2 – изгибающий момент (тс·м);
• а – модификация конструкции.

Габариты и параметры:

• Длина: 9500 мм;
• Ширина: 165 мм;
• Высота: 240 мм;
• Вес: 750 кг;
• Марка бетона: М350 (класс В25).

Основные характеристики

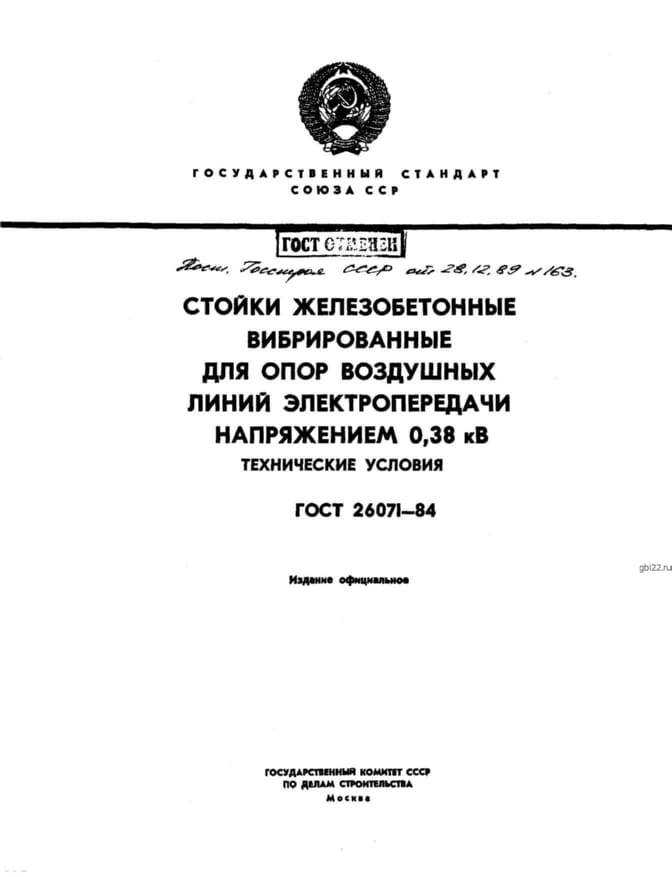

Железобетонные стойки СВ 95-2 а производятся по ГОСТ 26071-84 методом вибропрессования с применением тяжелого бетона, гранитного щебня и мелкофракционного песка. Это обеспечивает:

• Прочность на сжатие – М350;
• Морозостойкость – 200 циклов (до -55°C);
• Водонепроницаемость – W4;
• Срок службы – 50-75 лет.

Область применения

Опоры СВ 95-2 а предназначены для:

• Линий электропередач 0,4-10 кВ;
• Осветительных сетей;
• Сложных грунтов (включая кислые);
• Сейсмоопасных зон (до 9 баллов);
• Районов с гололедом и сильными ветрами.

Конструктивные особенности

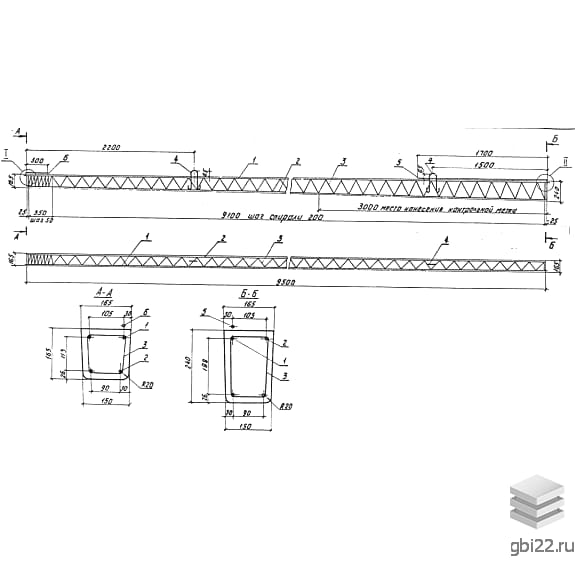

Армирование выполняется предварительно напряженными стержнями класса А-III, Ат-V (?10-14 мм) по ГОСТ 26071-84. Дополнительно применяется:

• Антикоррозионная обработка металла и бетона;
• Гидрофобные покрытия;
• Нержавеющие крепежные элементы.

Транспортировка и хранение

Перевозка осуществляется спецтранспортом с фиксацией (машинная норма – 17 шт.). Хранение – в штабелях с деревянными прокладками.
