Свая буроопускная цельная сплошного квадратного сечения СМТ 5-32

Свая буроопускная цельная сплошного квадратного сечения СМТ 5-32 представляет собой железобетонную прямоугольную конструкцию вытянутой формы без острия. Она используется в качестве элемента фундамента зданий в районах с вечной мерзлотой.

Конструкция предназначена для погружения в заранее пробуренные и заполненные глинистопесчаным раствором скважины, диаметр которых превышает на пять сантиметров диагональ сваи. При этом грунты основания остаются мерзлыми (средняя температура -0,5 градусов) на протяжении всего строительства и эксплуатации сооружения.

Маркировка изделия

Железобетонные изделия обозначаются марками, состоящими из цифробуквенных комбинаций, которые должны соответствовать рабочим чертежам. Рассмотрим маркировку сваи СМТ 5-32:

СМТ – свая буроопускная для вечномерзлых грунтов;

5 – длина в метрах;

32 – сечение в сантиметрах.

На каждой сваи, поставляемой потребителю, также должны быть указаны: товарный знак производителя, дата выпуска и печать ОТК.

Технические характеристики

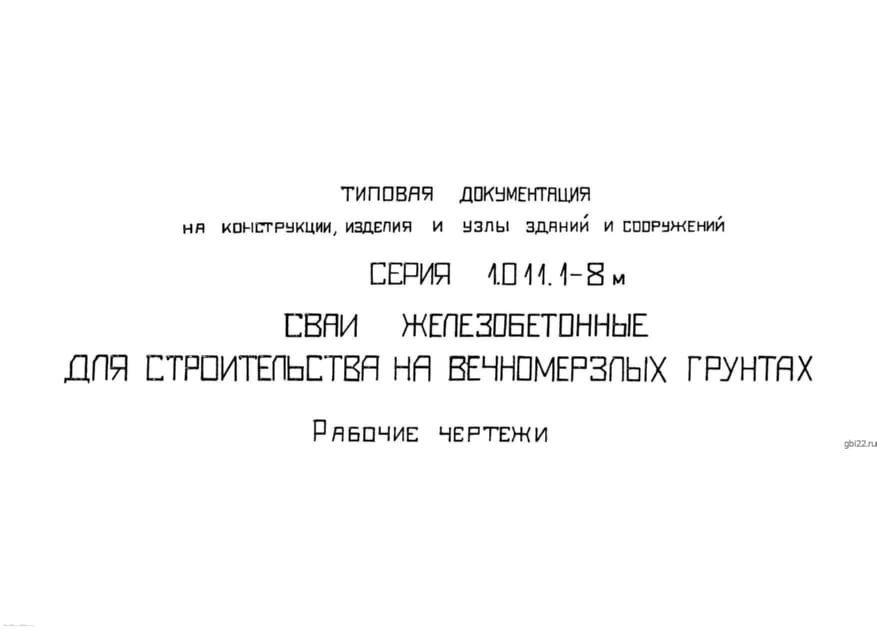

Сваи буроопускные СМТ 5-32 изготавливаются с соблюдением всех требований и стандартов, закрепленных в Серии 1.011.1-8 м. В основе конструкций используется тяжелый бетон, марка которого определяется в зависимости от длины сваи:

Длина до 7 м: М200;

Длина от 8 до 12 м: М2000.

Марка бетона по морозостойкости и водонепроницаемости определяется в конкретном проекте в зависимости от температурно-влажностного режима.

Армирование и защита

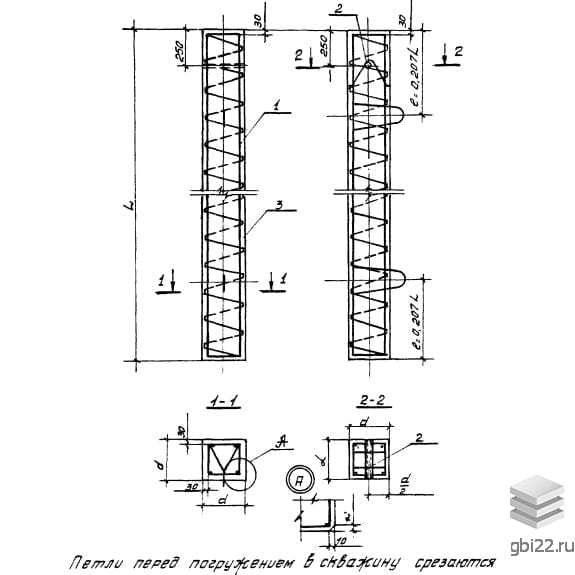

Сваи армируются пространственными каркасами и сетками, которые обеспечивают надежность конструкции. Рабочая продольная арматура изготавливается из стали классов A1, AII, AIII, поперечная – из проволоки периодического профиля класса ВрI.

Для подъема изделия предусмотрено отверстие на расстоянии 0,25 м от торца, выполненное из металлической трубки. Производитель обязан разработать меры по антикоррозийной защите свай от агрессивных грунтовых вод в соответствии с СНиП II-2.

Контроль качества

Готовые изделия проходят проверку на прочность, жесткость, раскрытие трещин от вертикальных нагрузок, а также оцениваются их внешний вид и точность геометрических размеров. По результатам испытаний изделия сопровождаются паспортами качества.

Хранение и транспортировка

Сваи СМТ 5-32 необходимо хранить на оборудованных складах с выровненной площадкой, рассортированными по типам и маркам. Для сохранения конструкций в пригодном состоянии их следует укладывать в горизонтальном положении в штабеля высотой не более 2,5 метров.

При складировании и транспортировке обязательно использовать прокладки, защищающие изделия от повреждений. Транспортировка должна обеспечивать полную неподвижность конструкций, исключая их сдвиг и опрокидывание.

Основные характеристики

Длина: 5000 мм

Ширина: 320 мм

Высота: 320 мм

Вес: 1280 кг

Марка бетона: М200
