Утяжелители УБО 1220 для магистральных трубопроводов

Маркировка и расшифровка обозначений

УБО 1220 – железобетонные блоки охватывающего типа, предназначенные для фиксации трубопроводов. Основные варианты маркировки:

• УБО – утяжелитель бетонный охватывающий;
• 1220 – диаметр трубы в мм, для которой предназначен блок.

Допустимые форматы записи: УБО 1220, УБО-1220, УБО.1220.

Назначение и применение

Конструкции применяют для предотвращения смещения, всплытия или деформации труб при прокладке:

• нефте- и газопроводов;
• магистральных коммуникаций на заболоченных территориях;
• участков с вечномерзлыми грунтами.

Запрещена установка на подводных переходах через реки.

Конструктивные особенности

Блоки имеют трапециевидное сечение и монтируются попарно по бокам трубы. Для соединения используют:

• металлические крепежные элементы;
• полимерные стяжные пояса.

Между трубой и утяжелителем прокладывают защитные футеровочные маты.

Технические характеристики

• Длина: 1350 мм
• Ширина: 600 мм
• Высота: 1400 мм
• Масса: 4253 кг
• Объем бетона: 1,85 м?
• Марка бетона: М200
• Морозостойкость: F100
• Водонепроницаемость: W4

Технология производства

Изготовление осуществляется из тяжелого бетона с:

• армированием стальными сетками (класс А-200, А-300);
• добавлением пластификаторов;
• гидрофобизирующей обработкой поверхности.

Транспортировка и хранение

Перевозка выполняется спецтранспортом с:

• фиксацией проволочными стяжками;
• деревянными прокладками для защиты.

Складирование допускается штабелями до 3 рядов.

Нормативные требования

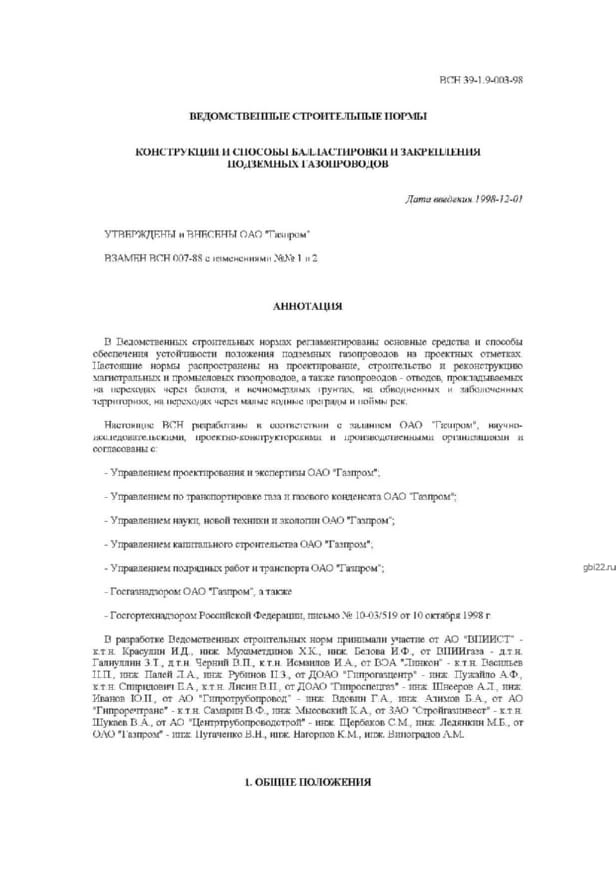

Производство и монтаж регламентируются стандартом ВСН 39-1,9-003-98.
