Утяжелители болотные клиновидные 1УБКМ 529-9

Маркировка изделий

1УБКМ 529-9 расшифровывается следующим образом:

• 1 – группа армирования;
• УБКМ – утяжелитель бетонный клиновидный модифицированный;
• 529 – диаметр балластируемого трубопровода (мм);
• 9 – длина пригруза (дм).

Допустимые варианты записи: 1УБКМ 529-9, 1УБКМ 529.9, 1УБКМ 529,9.

Назначение

Блоки предназначены для фиксации магистральных трубопроводов, прокладываемых в сложных условиях:

• заболоченные и подтопленные участки;
• русла рек и каналов;
• вечномерзлые и торфяные грунты.

Применяются в нефтегазовой отрасли для предотвращения смещения, повреждения и всплытия труб.

Конструктивные особенности

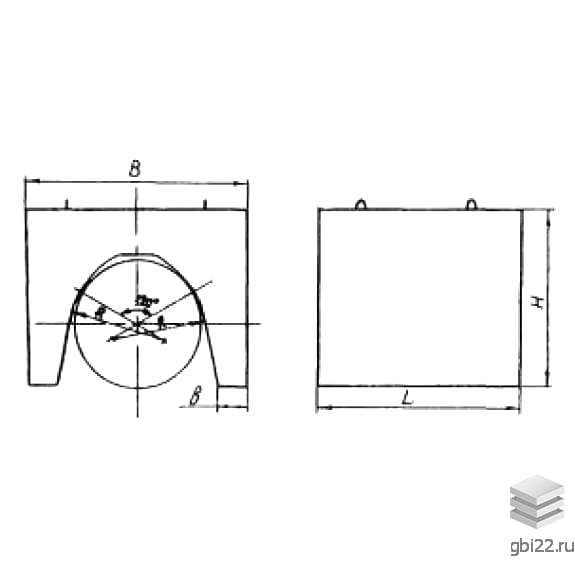

Изделия имеют U-образную форму с технологическими уклонами в опорных зонах. Внутренний контур выполнен в виде многогранной поверхности для плотного прилегания к трубе.

Технические характеристики

• Длина: 900 мм
• Ширина: 1300 мм
• Высота: 760 мм
• Масса: 1660 кг
• Объем бетона: 0,69 м?
• Геометрический объем: 0,8892 м?
• Класс бетона: В15 (М200)
• Морозостойкость: F100
• Водонепроницаемость: W4

Материалы и производство

Изготавливаются из высокопрочного армированного бетона со специальными добавками:

• пластификаторы для повышения устойчивости к агрессивным средам;
• арматурные каркасы из стали классов А-100, А-300;
• вяжущая проволока Вр-1, Вр-2.

Закладные детали обрабатываются антикоррозийными составами.

Преимущества

• Высокая несущая способность
• Устойчивость к экстремальным температурам (до -60°C)
• Долговечность в условиях высокой влажности
• Сейсмостойкость (до 9 баллов по шкале Рихтера)
• Упрощение монтажных работ

Транспортировка и хранение

Перевозка осуществляется специализированным транспортом с обязательной фиксацией груза. Складирование производится штабелями с деревянными прокладками между рядами.

Нормативная документация

Изделия соответствуют техническим условиям ВСН 007-88. Маркировка наносится несмываемой краской на торцевую грань.
