Маркировка изделия

1УБКм 1420-10 расшифровывается следующим образом:

• 1 – группа армирования;
• УБКм – утяжелитель бетонный клиновидный модифицированный;
• 1420 – диаметр трубопровода (мм);
• 10 – длина пригруза (дм).

Обозначение соответствует техническим условиям ВСН 39-1,9-003-98.

Технические параметры

• Длина: 1000 мм
• Ширина: 2400 мм
• Высота: 1760 мм
• Масса: 6020 кг
• Марка бетона: М300 (класс прочности В22,5)
• Морозостойкость: F100
• Водонепроницаемость: W4

Область использования

Клиновидные утяжелители предназначены для фиксации магистральных трубопроводов на сложных участках:

• Болотистые и затопленные территории;
• Донные участки рек и каналов;
• Зоны с высокой сейсмической активностью (до 9 баллов по шкале Рихтера);
• Вечномерзлые и торфяные грунты.

Ключевые преимущества

• Повышенная прочность за счет армирования стальными каркасами из стали А-100/А-300;
• Устойчивость к агрессивным средам благодаря модифицированному бетону с пластификаторами;
• Долговечность – защита от коррозии, биологического обрастания и растрескивания;
• Экономическая эффективность – снижение затрат на ремонт и обслуживание трубопроводов.

Конструктивные особенности

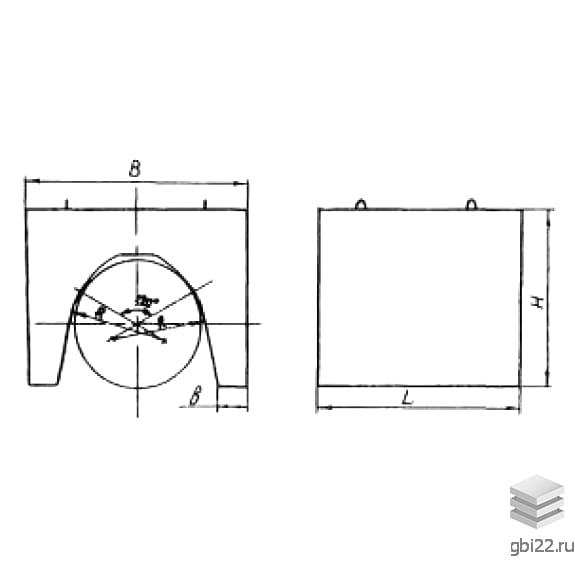

Блоки имеют U-образную форму с технологическими уклонами для плотного прилегания к трубе. Внутренняя поверхность выполнена в виде многогранника для оптимального распределения нагрузки.

Закладные элементы обработаны антикоррозийными составами, что гарантирует защиту металлических частей.

Доставка и установка

• Перевозка осуществляется спецтранспортом с грузоподъемностью от 6 тонн;
• Обязательна фиксация изделий деревянными прокладками;
• Монтаж выполняется с применением защитных матов для сохранения изоляции труб;
• Складирование – штабелями с деревянными прослойками между рядами.
