Вертикальные железобетонные элементы 1ВЭБ 120-8

Маркировка изделий

Обозначение 1ВЭБ 120-8 содержит ключевые параметры конструкции:

• 1ВЭ — одиночный вертикальный элемент;
• Б — монтаж в воду блоками;
• 120 — длина (12 м);
• 8 — высота сечения (0.8 м).

Основные характеристики

1ВЭБ 120-8 — прямоугольная железобетонная конструкция с тавровым сечением и арматурными выпусками для надежного соединения с другими элементами. Выпускается в двух вариантах: с одним или двумя рёбрами жёсткости.

Применение

Элементы предназначены для строительства причальных набережных (грузовых и пассажирских) высотой 4–15 м на реках, озёрах и водохранилищах. Монтируются тремя способами: "насухо", в воду отдельными блоками или собранными секциями.

Эксплуатационные условия

Модель 1ВЭО 125-8 АIIIв рассчитана на регионы с температурой до -40°C. Подробные требования к монтажу и эксплуатации указаны в технической документации серии.

Производство и материалы

Изготовление регламентировано серией 3.505.1-15 с использованием:

• Гидротехнического бетона марки ;
• Арматуры классов АIIIв (предварительно напряжённой) и стандартной;
• Антикоррозийной защиты (по СНиП II-28-73).

Контроль качества

Приёмка проводится по ГОСТ 13015-75. Испытания включают проверку прочности и трещиностойкости неразрушающими методами. Бракуются изделия с недостигнутой отпускной прочностью или дефектами (раковины, наплывы).

Транспортировка и хранение

Перевозка и складирование требуют использования инвентарных прокладок для предотвращения повреждений. Арматурные выпуски должны быть защищены от механических воздействий.

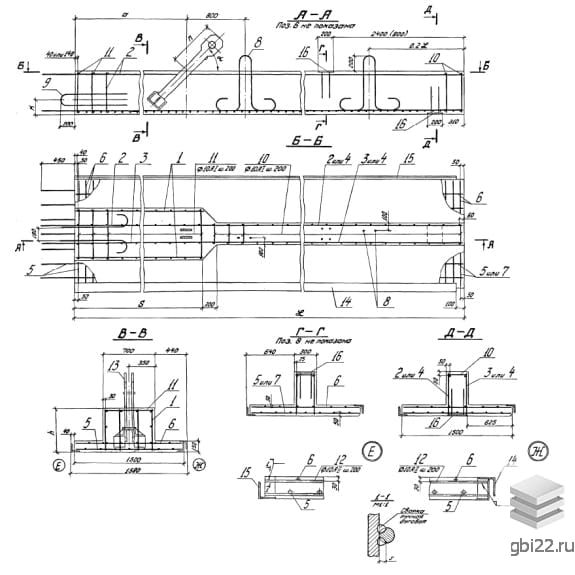

Технические параметры
