Вертикальные железобетонные конструкции 1ВЭБ 125-8

Маркировка и расшифровка обозначений

1ВЭБ 125-8 – это высокопрочное железобетонное изделие прямоугольной формы с тавровым сечением, оснащенное арматурными выпусками для надежной стыковки с другими строительными элементами.

Расшифровка маркировки:

• 1ВЭ – одиночный вертикальный элемент
• Б – монтаж в воду блоками
• 125 – длина (12,5 м)
• 8 – высота сечения (0,8 м)

Основные характеристики

Конструкции производятся в двух вариантах:

• С одним ребром жесткости
• С двумя ребрами

Область применения

Элементы предназначены для строительства:

• Пассажирских и грузовых причалов
• Набережных уголкового профиля высотой 4-15 м
• Гидротехнических сооружений на реках, озерах и водохранилищах

Технические параметры

• Длина: 12 500 мм
• Ширина: 1 540 мм
• Высота: 800 мм
• Масса: 15 500 кг
• Класс бетона:

Особенности конструкции

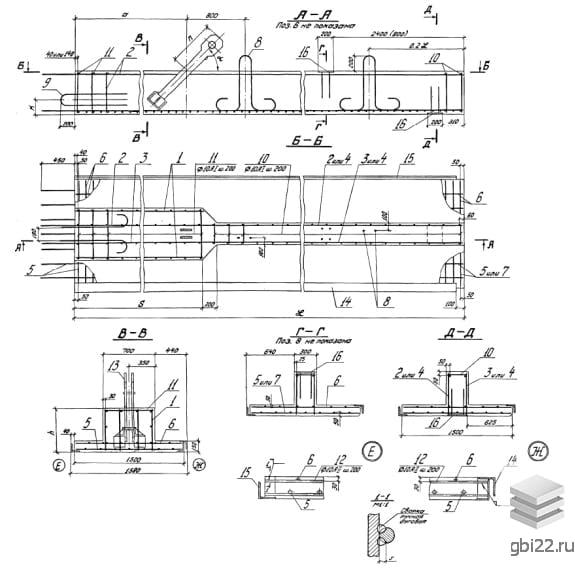

Изделия изготавливаются из тяжелого гидротехнического бетона с дополнительной антикоррозийной защитой. Армирование выполняется пространственными каркасами из плоских сеток и отдельных стержней.

Условия эксплуатации

Конструкции 1ВЭО 125-8 АIIIв рассчитаны на использование в регионах с температурой до -40°C. Все требования к производству и применению регламентированы серией 3.505.1-15 и СНиП II-28-73.

Контроль качества

Приемка осуществляется согласно ГОСТ 13015-75. Изделия проходят испытания на прочность и трещиностойкость неразрушающими методами. Продукция с дефектами, превышающими допустимые нормы, не допускается к поставке.

Транспортировка и хранение

При перевозке и складировании используются специальные прокладки, предотвращающие повреждения конструкций и арматурных выпусков.
