Вертикальный железобетонный элемент 1ВЭБ 125-8: характеристики и применение

1ВЭБ 125-8 – это прочная железобетонная конструкция прямоугольной формы с тавровым сечением, оснащенная арматурными выпусками для надежного соединения с другими строительными элементами. Изделия выпускаются в двух вариантах: с одним ребром (одиночные) и с двумя (сдвоенные).

Расшифровка маркировки 1ВЭБ 125-8

1ВЭ – одиночный вертикальный элемент;

Б – предназначен для монтажа в воду блоками;

125 – длина в дециметрах (12,5 м);

8 – высота сечения в дециметрах (0,8 м).

Основные характеристики

Конструкция разработана для строительства причальных набережных (пассажирских и грузовых) высотой от 4 до 15 м на реках, озерах и водохранилищах. Применяется при возведении уголковых набережных.

Монтаж возможен тремя способами: "насухо", отдельными элементами или собранными блоками в воду.

Эксплуатационные условия

Модель 1ВЭО 125-8 АIIIв рассчитана на регионы с температурой до -40°C. Подробные условия использования и схемы монтажа указаны в технической документации.

Технические параметры

Длина: 12 500 мм

Ширина: 1 540 мм

Высота: 800 мм

Вес: 16 300 кг

Марка бетона:

Производство и контроль качества

Изготовление регламентировано серией 3.505.1-15. Конструкции производятся на заводах с использованием тяжелого гидротехнического бетона (). Параметры морозостойкости и водонепроницаемости определяются условиями эксплуатации согласно СНиП II-28-73.

Армирование

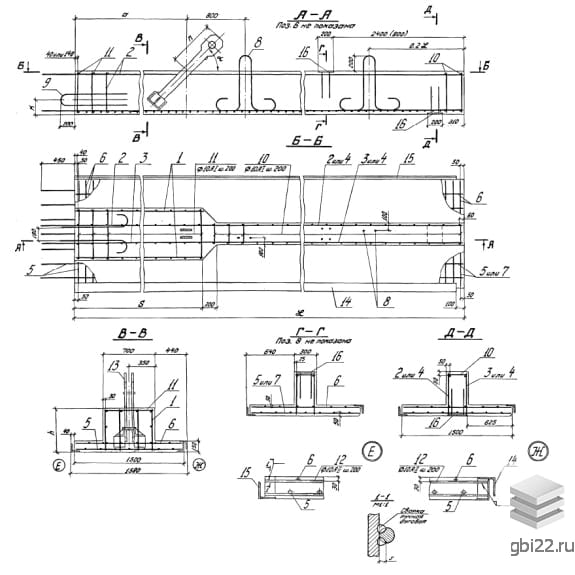

Элементы укреплены пространственными каркасами из плоских сеток и отдельных стержней. Возможно армирование с предварительным напряжением или без него, в зависимости от требований к трещиностойкости.

Маркировка и приемка

На изделия наносят: маркировку, товарный знак производителя, дату выпуска, вес и отметку ОТК. Приемка осуществляется по ГОСТ 13015-75 с проверкой прочности неразрушающими методами.

Транспортировка и хранение

При перевозке и складировании используются инвентарные прокладки для предотвращения повреждений. Не допускается хранение конструкций с дефектами, превышающими допустимые нормы.
