Вертикальный элемент 1ВЭБ 40-4: описание и применение

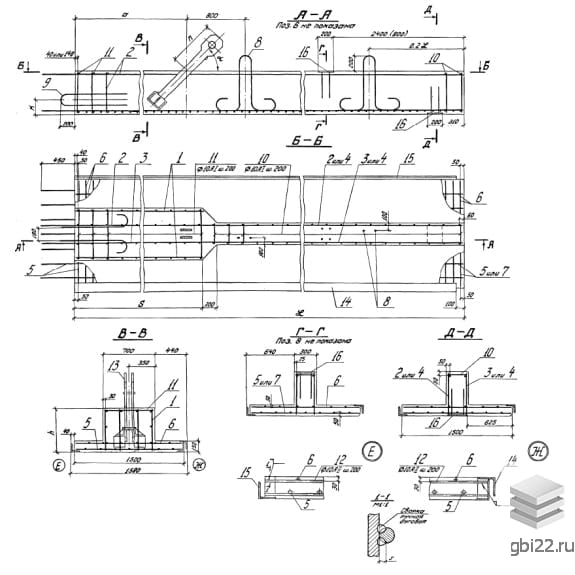

1ВЭБ 40-4 — это высокопрочная железобетонная конструкция прямоугольной формы с тавровым сечением, оснащенная арматурными выпусками для надежного соединения с другими строительными элементами.

Маркировка изделия

Обозначение 1ВЭБ 40-4 включает:

• 1ВЭ — одиночный вертикальный элемент;
• Б — монтаж в воду блоками;
• 40 — длина (40 дм);
• 4 — высота сечения (4 дм).

Основные характеристики

Конструкция предназначена для строительства грузовых и пассажирских причалов высотой 4–15 м на реках, озерах и водохранилищах. Возможны три метода установки:

• насухо;
• в воду отдельными элементами;
• в воду собранными блоками.

Технические параметры

• Длина: 4000 мм
• Ширина: 1540 мм
• Высота: 400 мм
• Вес: 3800 кг
• Марка бетона:
• Температурный режим: до -40°C (1ВЭО 125-8 АIIIв)

Производство и контроль качества

Изготовление регламентировано серией 3.505.1-15 и проводится в заводских условиях с многоэтапным контролем. Используется:

• Бетон: гидротехнический, класс прочности ;
• Армирование: пространственные каркасы (предварительно напряженные или обычные);
• Защита: антикоррозийная обработка согласно СНиП II-28-73.

Транспортировка и хранение

При перевозке и складировании необходимо:

• Использовать инвентарные прокладки;
• Исключить механические повреждения;
• Фиксировать конструкции от смещения.

Приемка осуществляется по ГОСТ 13015-75, включая неразрушающие испытания на прочность и трещиностойкость.
