Железобетонный вертикальный элемент 1ВЭБ 45-4: характеристики и особенности

Маркировка и расшифровка конструкции

1ВЭБ 45-4 – это высокопрочное железобетонное изделие прямоугольной формы с тавровым сечением, оснащенное арматурными выпусками для надежной стыковки с другими элементами. Конструкция выпускается в двух вариантах: с одним или двумя ребрами жесткости.

Расшифровка обозначений:

• 1ВЭ – одиночный вертикальный элемент;
• Б – монтаж в воду блоками;
• 45 – длина (45 дм);
• 4 – высота сечения (4 дм).

Назначение и сфера применения

Элементы предназначены для строительства грузовых и пассажирских причалов высотой 4-15 метров на реках, озерах и водохранилищах. Подходят для возведения набережных уголкового типа. Возможны три метода установки: сухой монтаж, погружение собранных блоков или отдельных секций.

Технические параметры

• Длина: 4500 мм
• Ширина: 1540 мм
• Высота: 400 мм
• Масса: 4000 кг
• Класс бетона:

Производство и контроль качества

Изготовление регламентировано серией 3.505.1-15 и осуществляется на заводах с многоступенчатым контролем. Используется гидротехнический бетон с показателями морозостойкости и водонепроницаемости, соответствующими условиям эксплуатации (СНиП II-28-73).

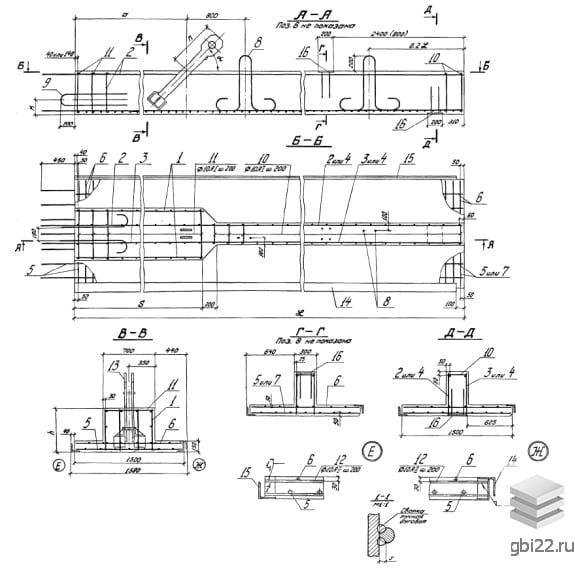

Армирование конструкции

Для повышения прочности применяются:

• Пространственные каркасы из плоских сеток
• Отдельные стальные стержни
• Варианты с предварительным напряжением арматуры

Транспортировка и хранение

При перевозке и складировании используются инвентарные прокладки, предотвращающие повреждения. Каждое изделие маркируется с указанием:

• Наименования производителя
• Даты изготовления
• Массы конструкции
• Клейма ОТК

Приемка и испытания

Контроль качества проводится по ГОСТ 13015-75 с применением неразрушающих методов. Бракуются элементы с недостигнутой прочностью или превышающими норму дефектами поверхности.
