Вертикальный элемент 1ВЭБ 55-5 АIIIв: характеристики и применение

Описание конструкции

1ВЭБ 55-5 АIIIв – это высокопрочная железобетонная конструкция прямоугольной формы с тавровым сечением. Отличительная особенность – наличие арматурных выпусков для надежного соединения с другими строительными элементами. Выпускаются в двух вариантах: с одним ребром (одиночные) и с двумя (сдвоенные).

Сфера применения

Элементы предназначены для возведения причальных набережных (пассажирских и грузовых) высотой от 4 до 15 метров. Используются на реках, озерах и водохранилищах при строительстве набережных уголкового профиля. Монтаж возможен несколькими способами: насухо, в воду блоками или поштучно.

Расшифровка маркировки 1ВЭБ 55-5 АIIIв

• 1ВЭ – одиночный вертикальный элемент;
• Б – монтаж в воду блоками;
• 55 – длина (дм);
• 5 – высота сечения (дм);
• АIIIв – класс напрягаемой арматуры.

Технические параметры

• Длина: 5500 мм
• Ширина: 1540 мм
• Высота: 500 мм
• Вес: 5800 кг
• Марка бетона:

Производство и контроль качества

Изготовление осуществляется в заводских условиях с обязательным контролем на всех этапах. Применяется тяжелый гидротехнический бетон (). Морозостойкость и водонепроницаемость подбираются в зависимости от условий эксплуатации согласно СНиП II-28-73.

Армирование

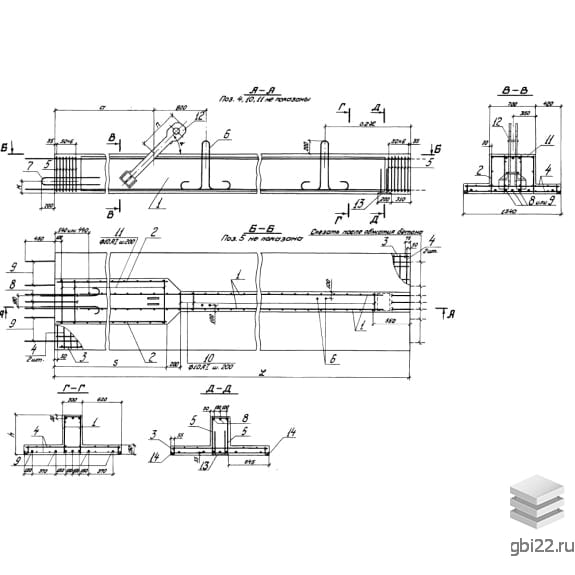

Конструкция усилена пространственными каркасами из плоских сеток и стержней. Возможно два варианта армирования: с предварительным напряжением и без него. Подбор арматуры зависит от требований к трещиностойкости и возможностей производства.

Приемка и транспортировка

Приемка проводится по ГОСТ 13015-75. Испытания на прочность выполняются неразрушающими методами. При хранении и перевозке используются инвентарные прокладки для предотвращения повреждений.
