Вертикальные железобетонные элементы 1ВЭО 85-5 АIIIв

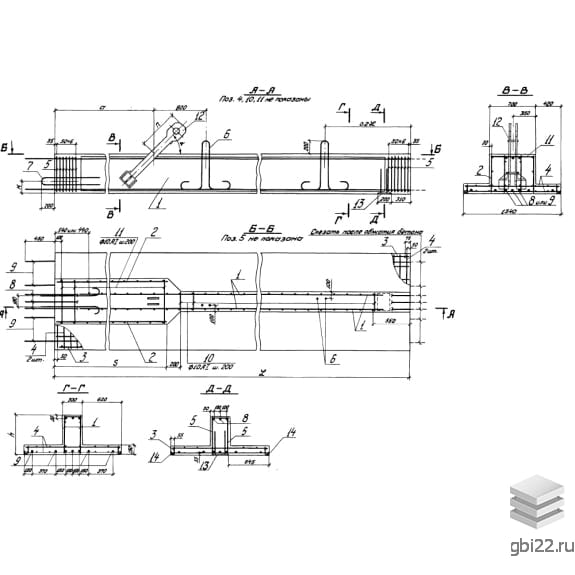

1ВЭО 85-5 АIIIв — высокопрочная железобетонная конструкция прямоугольной формы с тавровым сечением, оснащенная арматурными выпусками для надежного соединения с другими строительными элементами.

Маркировка изделия

Обозначение 1ВЭО 85-5 АIIIв расшифровывается следующим образом:

• 1ВЭ — одиночный вертикальный элемент;
• О — монтаж в воду отдельными элементами;
• 85 — длина (8500 мм);
• 5 — высота сечения (500 мм);
• АIIIв — класс напрягаемой арматуры.

Основные характеристики

Конструкции производятся в двух вариантах:

• с одним ребром (одиночные);
• с двумя ребрами (сдвоенные).

Применяются для возведения:

• пассажирских и грузовых причальных набережных;
• уголковых набережных высотой 4–15 м на реках, озерах и водохранилищах.

Технические параметры

• Длина: 8500 мм
• Ширина: 1540 мм
• Высота: 500 мм
• Вес: 8300 кг
• Марка бетона:

Особенности монтажа

Допускается несколько способов установки:

• насухо;
• в воду отдельными элементами;
• в виде собранных блоков.

Производство и контроль качества

Изготовление осуществляется в заводских условиях согласно серии 3.505.1-15 и ГОСТ 13015-75 с обязательным контролем на всех этапах.

Используемые материалы:

• гидротехнический бетон ;
• предварительно напрягаемая арматура класса АIIIв.

Транспортировка и хранение

При перевозке и складировании необходимо:

• использовать инвентарные прокладки;
• исключать механические повреждения;
• обеспечивать устойчивое положение конструкций.
