Вертикальные железобетонные элементы 1ВЭО 85-6 АIIIв: характеристики и применение

Маркировка и расшифровка конструкции

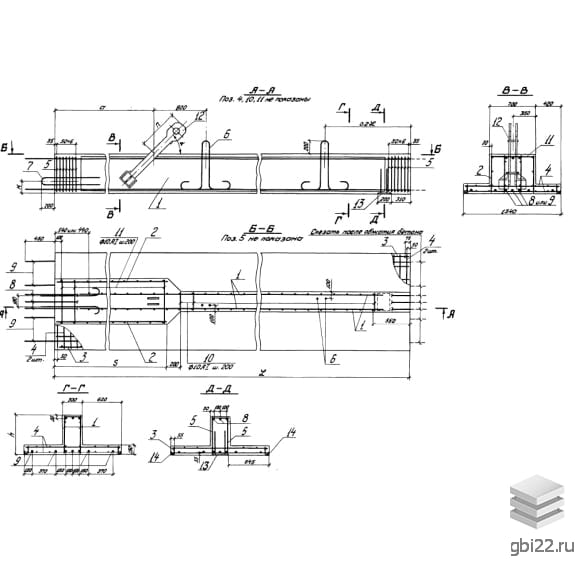

1ВЭО 85-6 АIIIв – это высокопрочный железобетонный элемент прямоугольной формы с тавровым сечением, оснащенный арматурными выпусками для надежного соединения с другими строительными конструкциями.

Маркировка изделия содержит ключевую информацию:

• 1ВЭ – одиночный вертикальный элемент;
• О – монтаж в воду отдельными элементами;
• 85 – длина (дм);
• 6 – высота сечения (дм);
• АIIIв – класс напрягаемой арматуры.

Основные характеристики

Элементы производятся в двух вариантах:

• с одним ребром (одиночные);
• с двумя ребрами (сдвоенные).

Габариты и параметры:

• Длина: 8500 мм;
• Ширина: 1540 мм;
• Высота: 600 мм;
• Вес: 8500 кг;
• Марка бетона: .

Область применения

Конструкции предназначены для возведения:

• пассажирских и грузовых причальных набережных;
• уголковых набережных профилей.

Эксплуатация возможна в условиях:

• высота сооружений: 4-15 м;
• температурный режим: до -40°C (для модификации 1ВЭО 125-8 АIIIв).

Технология производства

Изготовление регламентировано серией 3.505.1-15 и включает:

• применение тяжелого гидротехнического бетона;
• два вида армирования: с предварительным напряжением и без;
• контроль качества на всех этапах.

Транспортировка и хранение

Требования к обращению с конструкциями:

• использование инвентарных прокладок;
• исключение механических повреждений;
• защита арматурных выпусков.

Готовые изделия маркируются устойчивой к осадкам краской с указанием:

• товарного знака производителя;
• даты изготовления;
• отпускного веса;
• клейма ОТК.
