Вертикальные железобетонные элементы 1ВЭО 85-6 АIIIв

Маркировка изделия

Конструкция 1ВЭО 85-6 АIIIв – высокопрочный железобетонный элемент прямоугольной формы с тавровым сечением, оснащенный арматурными выпусками для надежной стыковки с другими строительными компонентами.

Расшифровка обозначений:

1ВЭ – одиночный вертикальный элемент;

О – монтаж в воду отдельными элементами;

85 – длина в дециметрах (8500 мм);

6 – высота сечения в дециметрах (600 мм);

АIIIв – класс напрягаемой арматуры.

Технические характеристики

Изделия производятся в двух вариантах: с одним или двумя ребрами жесткости. Предназначены для возведения грузовых и пассажирских причалов высотой 4-15 м на реках, озерах и водохранилищах.

Основные параметры:

Длина: 8500 мм

Ширина: 1540 мм

Высота: 600 мм

Масса: 8800 кг

Марка бетона:

Особенности конструкции

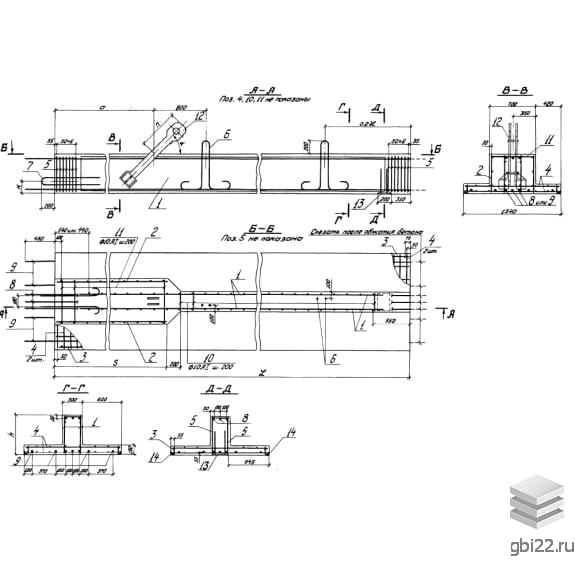

Элементы изготавливаются из тяжелого гидротехнического бетона с обязательным контролем качества на всех этапах производства. Армирование выполняется пространственными каркасами из плоских сеток и отдельных стержней, что обеспечивает повышенную прочность и устойчивость к нагрузкам.

Условия эксплуатации

Конструкции 1ВЭО 125-8 АIIIв разработаны для регионов с экстремальными температурами до -40°C. Все требования к производству и применению регламентируются серией 3.505.1-15 и СНиП II-28-73.

Монтаж и транспортировка

Возможны три способа установки: "насухо", погружение собранными блоками или отдельными элементами. При перевозке и хранении обязательны инвентарные прокладки для предотвращения повреждений.

Контроль качества

Приемка осуществляется согласно ГОСТ 13015-75. Изделия с дефектами, превышающими допустимые нормы, или не достигшие требуемой прочности, к поставке не допускаются.
