Вертикальные железобетонные элементы 1ВЭО 85-7

Маркировка изделий

1ВЭО 85-7 — это высокопрочная железобетонная конструкция прямоугольной формы с тавровым сечением, оснащенная арматурными выпусками для надежного соединения с другими строительными элементами.

Расшифровка обозначения:

• 1ВЭ — одиночный вертикальный элемент
• О — монтаж в воду отдельными элементами
• 85 — длина (8500 мм)
• 7 — высота сечения (700 мм)

Основные характеристики

Конструкции производятся в двух вариантах: с одним ребром (одиночные) и с двумя ребрами (сдвоенные). Предназначены для возведения:

• пассажирских и грузовых причальных набережных
• сооружений высотой от 4 до 15 метров
• объектов на реках, озерах и водохранилищах

Технические параметры

• Длина: 8500 мм
• Ширина: 1540 мм
• Высота: 700 мм
• Масса: 10800 кг
• Марка бетона:

Особенности конструкции

Изделия изготавливаются из тяжелого гидротехнического бетона с повышенными показателями:

• прочности на сжатие
• морозостойкости
• водонепроницаемости

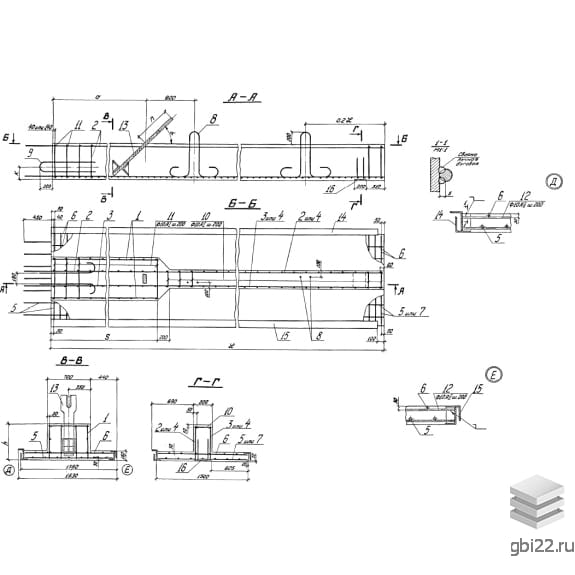

Армирование выполняется пространственными каркасами из плоских сеток и отдельных стержней, что обеспечивает:

• высокую прочность
• долговечность эксплуатации
• устойчивость к трещинообразованию

Монтаж и эксплуатация

Допускается несколько способов установки:

• насухую
• в воду отдельными элементами
• собранными блоками

Для районов с экстремально низкими температурами (-40°C) разработана модификация 1ВЭО 125-8 АIIIв.

Контроль качества

Производство осуществляется согласно серии 3.505.1-15 с обязательным:

• заводским контролем на всех этапах
• испытаниями на прочность
• проверкой трещиностойкости

Готовые изделия маркируются устойчивой к осадкам краской с указанием:

• наименования производителя
• даты изготовления
• массы конструкции
• клейма ОТК
