Вертикальные железобетонные элементы 1ВЭО 90-6

Маркировка и расшифровка обозначений

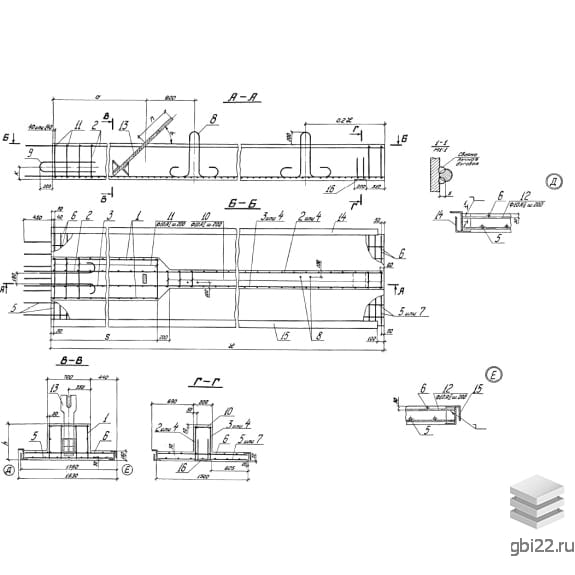

1ВЭО 90-6 – высокопрочная железобетонная конструкция с прямоугольной формой и тавровым сечением, оснащенная арматурными выпусками для надежного соединения с другими строительными элементами.

Расшифровка маркировки:

• 1ВЭ – одиночный вертикальный элемент;
• О – монтаж в воду отдельными элементами;
• 90 – длина (дм);
• 6 – высота сечения (дм).

Основные характеристики

Конструкции выпускаются в двух вариантах:

• с одним ребром (одиночные);
• с двумя ребрами (сдвоенные).

Применяются для возведения:

• пассажирских и грузовых причальных набережных;
• сооружений высотой от 4 до 15 метров на реках, озерах и водохранилищах.

Технические параметры

• Длина: 9000 мм
• Ширина: 1540 мм
• Высота: 600 мм
• Вес: 8800 кг
• Марка бетона:

Особенности монтажа

Возможные способы установки:

• насухо;
• в воду собранными блоками;
• поэлементно.

Производство и контроль качества

Изготовление осуществляется в заводских условиях с использованием:

• гидротехнического бетона марки ;
• пространственных арматурных каркасов.

Контроль качества проводится в соответствии с ГОСТ 13015-75, включая испытания на прочность и трещиностойкость.

Транспортировка и хранение

При перевозке и складировании необходимо:

• использовать инвентарные прокладки;
• исключать механические повреждения;
• предотвращать смещение конструкций.

Для маркировки применяется атмосферостойкая краска, наносимая штампом или трафаретом.
