Вертикальные железобетонные элементы 1ВЭО: технические характеристики и применение

Маркировка изделий

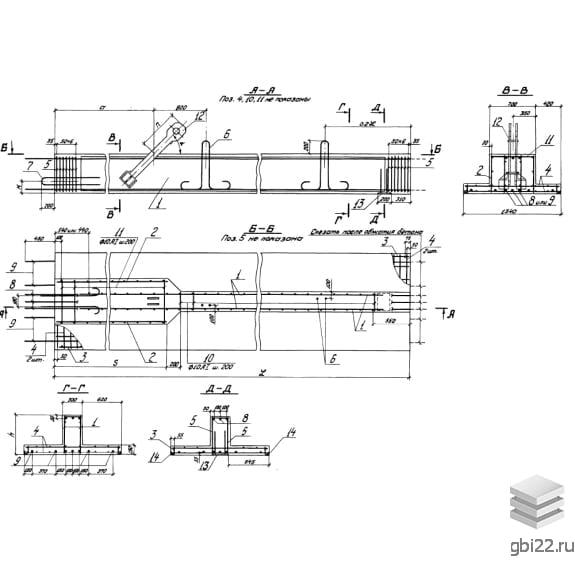

1ВЭО 90-6 АIIIв – это высокопрочная железобетонная конструкция прямоугольной формы с тавровым сечением, оснащенная арматурными выпусками для надежного соединения с другими строительными элементами.

Номенклатура включает:

• Одиночные конструкции (с одним ребром)
• Сдвоенные элементы (с двумя ребрами)

Расшифровка маркировки 1ВЭО 90-6 АIIIв:

1. 1ВЭ – одиночный вертикальный элемент
2. О – монтаж в воду отдельными элементами
3. 90 – длина (9 метров)
4. 6 – высота сечения (0.6 метра)
5. АIIIв – класс напрягаемой арматуры

Основные характеристики

Конструкции предназначены для возведения:

• Пассажирских и грузовых причальных набережных
• Сооружений высотой от 4 до 15 метров
• Объектов на реках, озерах и водохранилищах

Способы монтажа:

• Насухую
• В воду блоками
• Поэлементно

Эксплуатационные параметры

Модификация 1ВЭО 125-8 АIIIв разработана для регионов с температурой до -40°C.

Технические данные:

• Длина: 9000 мм
• Ширина: 1540 мм
• Высота: 600 мм
• Масса: 9800 кг
• Класс бетона:

Производство и контроль качества

Изготовление регламентировано серией 3.505.1-15 и включает:

• Заводское производство с многоступенчатым контролем
• Применение гидротехнического бетона
• Учет агрессивности среды согласно СНиП II-28-73

Армирование:

• Пространственные каркасы из плоских сеток
• Варианты с предварительным напряжением и без
• Подбор по показателям трещиностойкости

Транспортировка и хранение

Требования включают:

• Использование инвентарных прокладок
• Защиту от механических повреждений
• Соблюдение правил погрузки

Приемка осуществляется по ГОСТ 13015-75 с проверкой прочности неразрушающими методами.
