Вертикальный элемент 1ВЭО 90-7: характеристики и особенности

1ВЭО 90-7 – это высокопрочная железобетонная конструкция прямоугольной формы с тавровым сечением, оснащенная арматурными выпусками для надежного соединения с другими строительными элементами. Изделия выпускаются в двух вариантах: с одним или двумя ребрами (одиночные и сдвоенные).

Расшифровка маркировки 1ВЭО 90-7

1ВЭ – одиночный вертикальный элемент;

О – монтаж в воду отдельными элементами;

90 – длина (дм);

7 – высота сечения (дм).

Основные параметры

Длина: 9000 мм

Ширина: 1540 мм

Высота: 700 мм

Вес: 10800 кг

Марка бетона:

Область применения

Конструкции предназначены для возведения пассажирских и грузовых причальных набережных высотой от 4 до 15 метров на реках, озерах и водохранилищах. Используются при строительстве набережных уголкового профиля.

Технические особенности

Изготавливаются из тяжелого гидротехнического бетона марки . Показатели морозостойкости и водонепроницаемости определяются в соответствии с условиями эксплуатации и требованиями СНиП II-28-73.

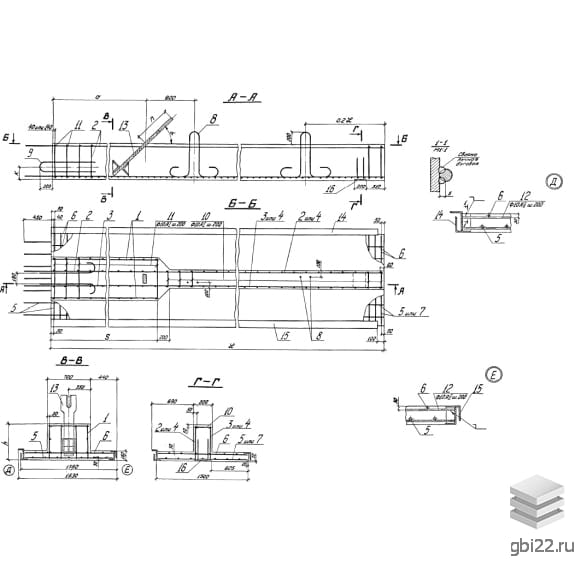

Армирование

Конструкции армируются пространственными каркасами из плоских сеток и отдельных стержней. Возможно изготовление как с предварительно напряженной арматурой, так и без напряжения.

Монтаж

Предусмотрено несколько способов установки:

• Насухо
• В воду отдельными элементами
• В виде собранных блоков

Контроль качества

Производство осуществляется в заводских условиях с многоэтапным контролем качества. Приемка готовых изделий проводится согласно ГОСТ 13015-75. Испытания на прочность выполняются неразрушающими методами.

Транспортировка и хранение

При перевозке и складировании используются инвентарные прокладки для предотвращения смещения и повреждения конструкций. Особое внимание уделяется защите арматурных выпусков.
