Вертикальные железобетонные элементы 1ВЭО 95-7 АIIIв

1ВЭО 95-7 АIIIв – это высокопрочная железобетонная конструкция прямоугольной формы с тавровым сечением, оснащенная арматурными выпусками для надежного соединения с другими строительными элементами. Изделия производятся в двух вариантах: одиночные (с одним ребром) и сдвоенные (с двумя ребрами).

Назначение и область применения

Конструкции предназначены для возведения грузовых и пассажирских причальных набережных высотой от 4 до 15 метров на реках, озерах и водохранилищах. Используются в строительстве уголковых набережных. Монтаж возможен тремя способами: насухо, в воду отдельными элементами или собранными блоками.

Маркировка изделий

Обозначение 1ВЭО 95-7 АIIIв содержит следующую информацию:

• 1ВЭ – одиночный вертикальный элемент
• О – монтаж в воду отдельными элементами
• 95 – длина (дм)
• 7 – высота сечения (дм)
• АIIIв – класс напрягаемой арматуры

Технические характеристики

• Длина: 9500 мм
• Ширина: 1540 мм
• Высота: 700 мм
• Вес: 11300 кг
• Марка бетона:

Особенности конструкции

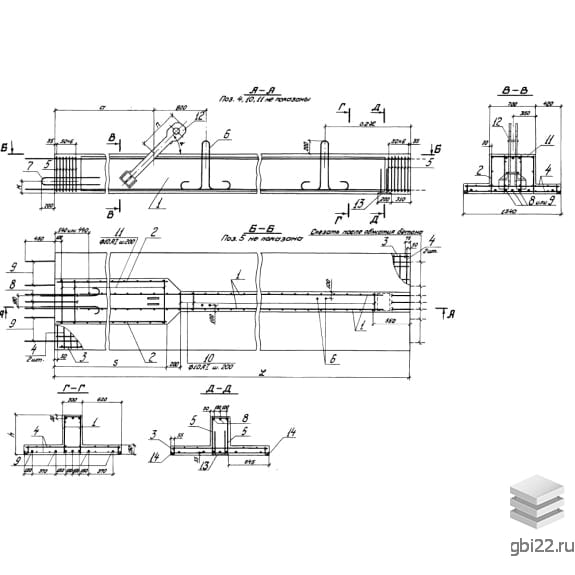

Изделия производятся из тяжелого гидротехнического бетона с обязательным контролем качества на всех этапах. Армирование выполняется пространственными каркасами из плоских сеток и отдельных стержней, что обеспечивает высокую прочность и долговечность.

Условия эксплуатации

Для районов с температурой до -40°C предусмотрена модификация 1ВЭО 125-8 АIIIв. Морозостойкость и водонепроницаемость бетона определяются согласно СНиП II-28-73 с учетом агрессивности среды.

Маркировка и приемка

На готовых изделиях указывают:

• Марку конструкции
• Наименование производителя
• Дату изготовления
• Вес
• Клеймо ОТК

Приемка осуществляется по ГОСТ 13015-75 с проверкой прочности неразрушающими методами.

Транспортировка и хранение

При перевозке и складировании используются инвентарные прокладки для предотвращения повреждений. Не допускается смещение конструкций и деформация арматурных выпусков.
