Унифицированные железобетонные балки Б3 (Альбом СК)

Расшифровка маркировки

Балки Б3 (Альбом СК) имеют следующую маркировку:

• Б — тип конструкции (балка);
• 3 — номер типоразмера.

Изменение маркировки не допускается. Дополнительно указывают массу, дату изготовления и клеймо ОТК.

Основные параметры

• Длина: 3860 мм
• Ширина: 600 мм
• Высота: 470 мм
• Вес: 2080 кг
• Марка бетона: М300

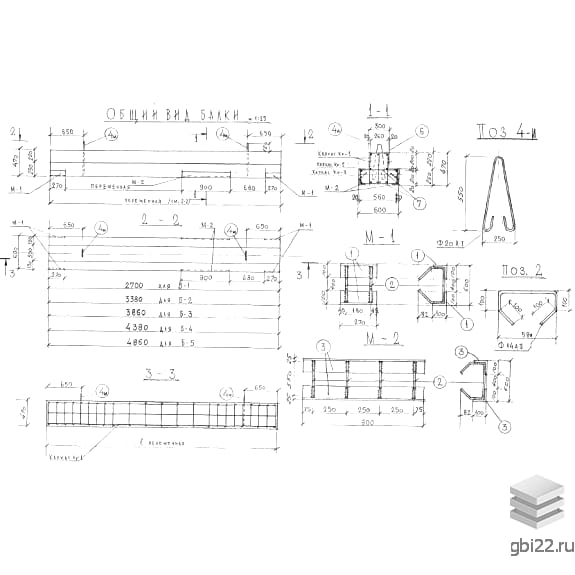

Конструкция

Балки Б3 представляют собой прямоугольные элементы с Т-образным сечением. На нижней грани расположены закладные детали для соединения с другими конструкциями.

Область использования

Изделия применяют при строительстве сборно-монолитных камер для теплотрасс. Они служат опорой для плит перекрытия, защищающих конструкцию от грунта и постороннего проникновения.

Производство и материалы

Изготовление ведется в стальных опалубках для точного соблюдения геометрии. Основные требования:

• Бетон: марка М300, водонепроницаемость W4
• Армирование: сталь классов АI и АIII (ГОСТ 5781-61)
• Закладные детали: из полосовой стали (ГОСТ 380-70)

Все металлические элементы обрабатывают антикоррозионными составами.

Приемка и транспортировка

Перед отгрузкой изделия проходят контроль на отсутствие:

• Трещин и сколов
• Оголенной арматуры

Перевозку осуществляют в горизонтальном положении с использованием мягких прокладок. Запрещены ударные нагрузки и волочение.

Регламентирующие документы

Производство соответствует:

• СНиП II-B.1-62
• СНиП II-36-75

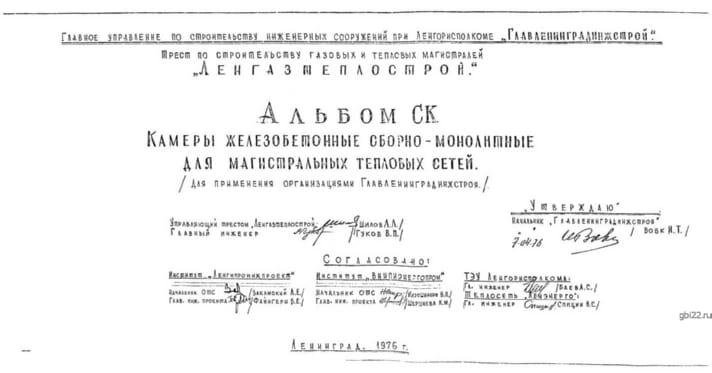

• Альбому СК
