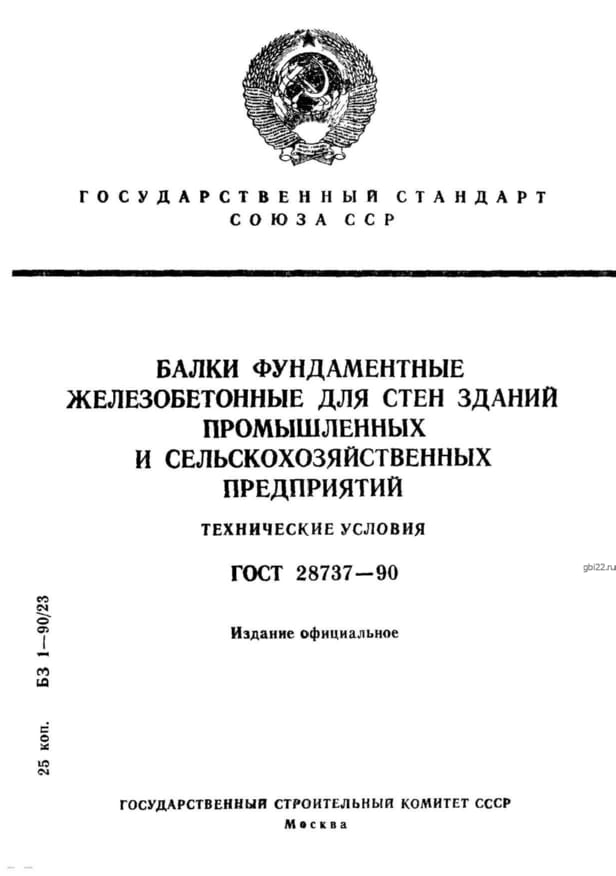

Фундаментные балки 4БФ 51 (ГОСТ 28737-90)

Фундаментные балки 4БФ 51 – это железобетонные изделия таврового сечения, представляющие собой букву "Т" в поперечном разрезе. Они предназначены для создания подошв или ростверков оснований кирпичных, блочных и панельных зданий, как промышленного, так и коммерческого назначения.

4 – типоразмер балки;

БФ – обозначение фундаментной балки;

51 – длина балки в дециметрах, округленная до целого числа.

Конструктивные особенности

Элементы имеют трапециевидную форму и спроектированы для работы в ответственных конструкциях, соответствуя всем требованиям ГОСТ 28737-90. Они способны воспринимать значительные вертикальные и динамические нагрузки, что требует высоких показателей прочности и качества исполнения.

Применение

Балки 4БФ 51 используются в строительстве:

• промышленных зданий с железобетонными колоннами высотой до 24 метров и панельными стенами толщиной 200 мм;
• зданий с панельными стенами толщиной 300 мм;
• строений с кирпичными стенами толщиной 250 мм.

Климатические условия

Фундаменты 4БФ могут эксплуатироваться во всех климатических зонах России, включая регионы с высокой сейсмической активностью (до 7 баллов по шкале Рихтера) и среднезимней температурой до -40 градусов. Применение в конкретном регионе должно быть обосновано гидрогеологическими исследованиями и технико-экономическими расчетами.

Монтаж

Монтаж балок требует специальной техники из-за их значительной массы и габаритов. Рекомендуется использовать краны и лебедки. Укладка упрощается благодаря монтажным петлям, через которые проходит такелажный трос для надежной строповки. Перед установкой необходимо забить вертикальные элементы с шагом 1,4-6 метров и подготовить щебенчато-гравийную подсыпку.

Фиксация

Фиксация балок осуществляется стандартными методами: перевязка хомутами или контактная точечная сварка армирующего каркаса с арматурными выпуском опорных столбов.

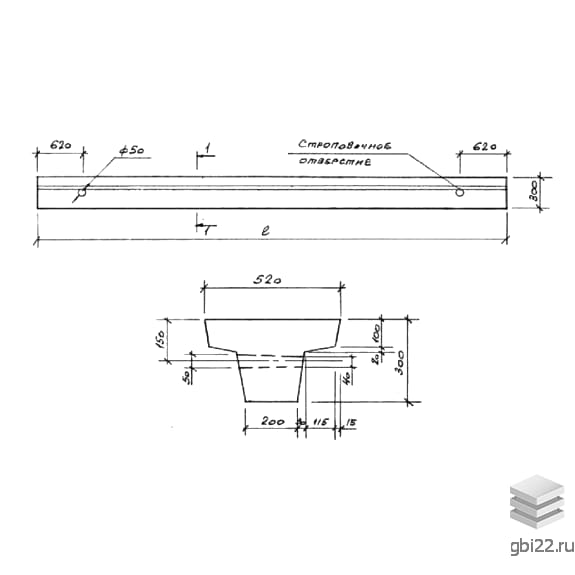

Технические характеристики

Длина: 5050 мм

Ширина: 520 мм

Высота: 300 мм

Вес: 1300 кг

Объем бетона: 0,48 м?

Геометрический объем: 0,7878 м?

Материалы и армирование

Балки 4БФ 51 изготавливаются из тяжелых конструкционных бетонов класса прочности В22,5, отвечающих требованиям морозостойкости, водонепроницаемости и трещиностойкости. Армирование выполняется стальными каркасами, соединенными шпильками и привязанными проволокой класса Вр-1. Узлы изготавливаются из стали класса А-300в и обрабатываются антикоррозионными составами.

Транспортировка и складирование

Транспортировка осуществляется специализированным транспортом, при этом каждый элемент должен быть зафиксирован и защищен деревянными подкладками. Складирование организуется штабелями.
