Фундаментная балка БФ 47: характеристики и применение

БФ 47 – это железобетонная конструкция с тавровым сечением, где верхняя часть (полка) обеспечивает опору, а нижняя выполнена в виде усеченного конуса или трапеции. Она применяется в строительстве промышленных зданий из блоков или кирпича, выполняя роль опоры для несущих стен, подвальных перегородок и межэтажных перекрытий. Это гарантирует равномерное распределение нагрузки на фундамент. В панельных конструкциях БФ 47 продлевает срок службы панелей и упрощает прокладку коммуникаций.

Маркировка БФ 47

После изготовления изделие маркируется согласно стандартам:

• БФ – фундаментная балка;
• 47 – длина в дециметрах (4,7 м).

Дополнительно на поверхность наносят марку бетона, вес, дату производства и штамп ОТК водостойкой краской.

Технические особенности

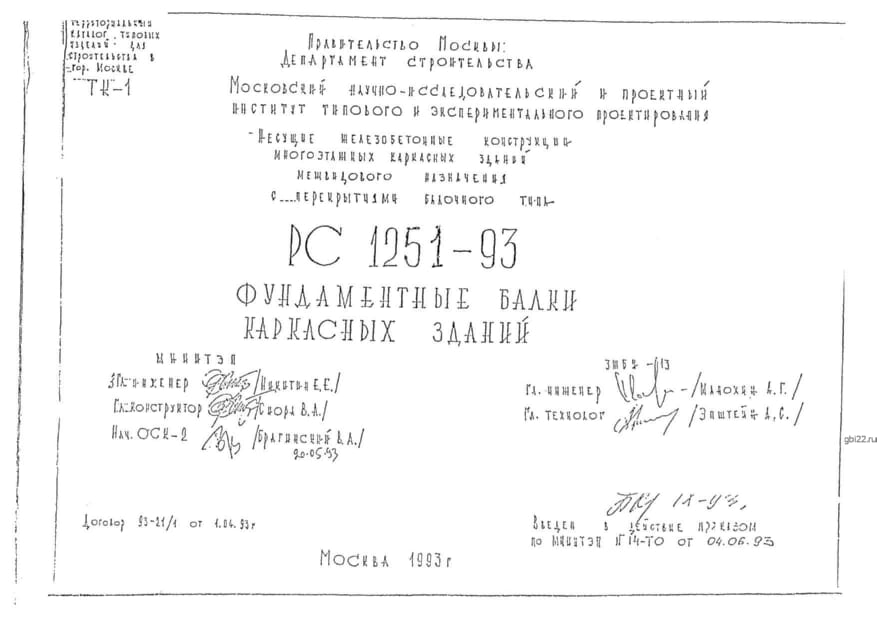

В альбоме РС 1251-93 приведены чертежи и параметры рандбалок для промышленных каркасных зданий. БФ 47 отличается повышенной прочностью, устойчивостью к статическим нагрузкам и скручивающим моментам. Ключевой критерий выбора – размер сечения, определяющий несущую способность стены или опоры.

Производство и армирование

Изготовление осуществляется методом вибролитья:

• В форму укладывается сварной каркас из стальных стержней;
• Заливается бетонная смесь марки М300 с присадками для морозостойкости и водонепроницаемости (ГОСТ 28737-90);
• Уплотнение на вибростоле с последующим отвердеванием.

Предварительно напряженная арматура обеспечивает долговечность конструкции.

Транспортировка и хранение

Готовые балки складируют в штабеля высотой до 2 м, с прокладками в местах строповки (толщина ?30 мм). Отпускная прочность бетона – не менее 70% от проектной.

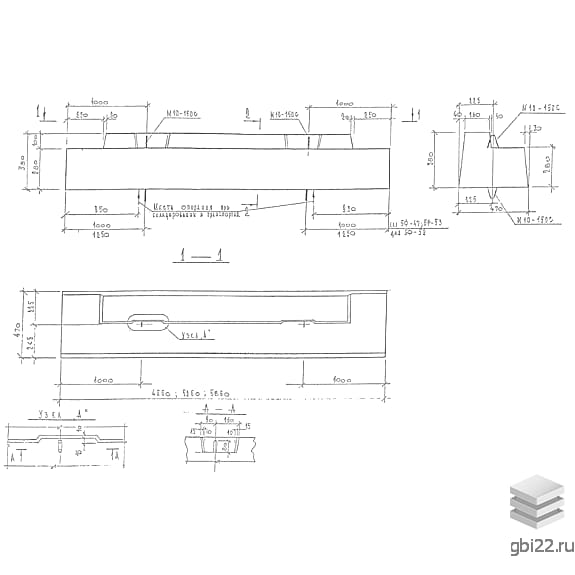

Габариты и параметры БФ 47:

• Длина: 4660 мм
• Ширина: 470 мм
• Высота: 380 мм
• Вес: 1600 кг
• Марка бетона: М300
