Железобетонные балки с консольным выступом БОВ 3 тс

Маркировка и расшифровка

Балки БОВ 3 тс – это железобетонные конструкции сплошного сечения с усиленной несущей способностью. Маркировка изделия содержит ключевую информацию:

• БОВ – тип конструкции: балка обвязочная с консольным выступом;
• 3 – класс несущей способности;
• тс – характеристики бетона: "т" – тяжелый бетон, "с" – сейсмостойкость (до 8 баллов по шкале Рихтера).

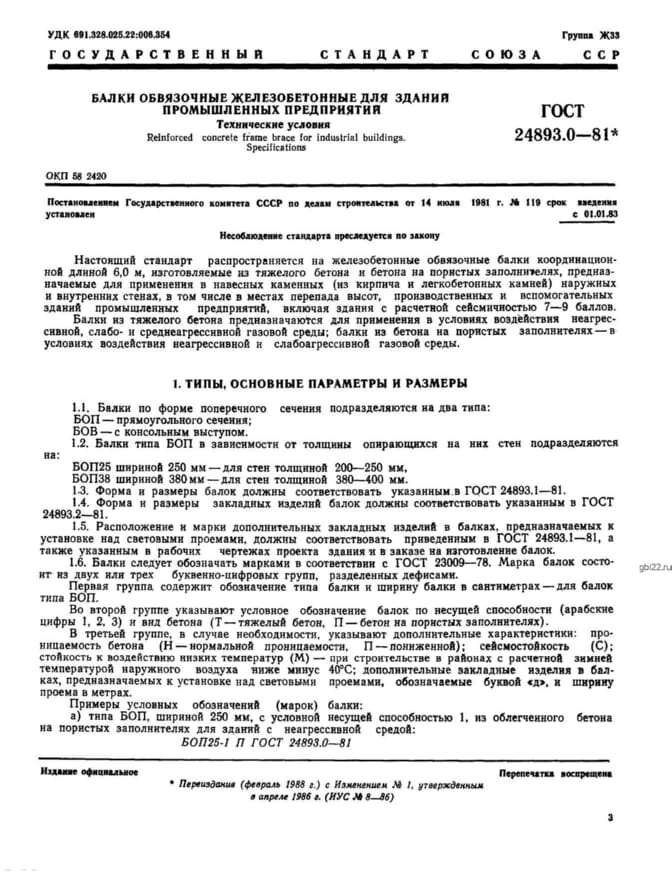

Варианты написания маркировки: БОВ 3 тс или БОВ 3-тс (согласно ГОСТ 24893.0-81).

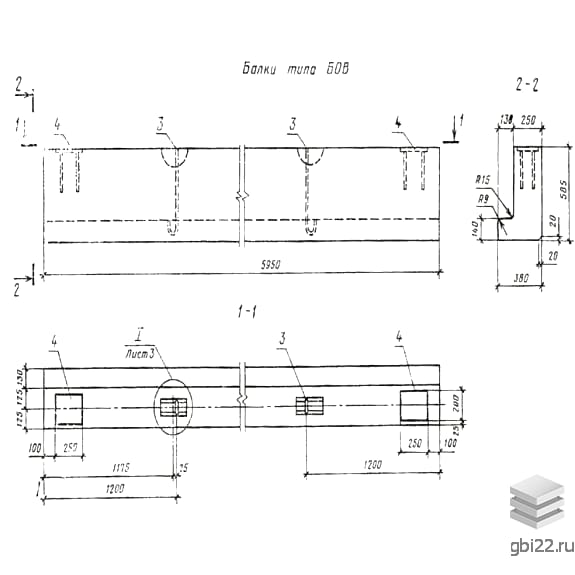

Основные характеристики

• Длина: 5950 мм
• Ширина: 380 мм
• Высота: 585 мм
• Вес: 2450 кг
• Марка бетона: М2500
• Бетонный объем: 0,98 м?

Назначение и применение

Балки БОВ 3 тс предназначены для:

• Монтажа навесных стен (до 400 мм) из кирпича или легкобетонных блоков;
• Усиления каркасов промышленных зданий;
• Установки в качестве перемычек при перепадах высот;
• Эксплуатации в сейсмоактивных зонах (до 9 баллов);
• Использования в отапливаемых/неотапливаемых сооружениях.

Технология производства

Изделия изготавливаются методом виброформования в металлических опалубках с применением:

• Тяжелого бетона (марка М2500) с добавками для агрессивных сред;
• Арматурных каркасов из стали классов А-100 и А-300;
• Антикоррозийных покрытий для металлических элементов.

Особенности монтажа

• Крепление к консолям колонн через закладные детали М1;
• Две монтажные петли из стали А-100 для подъема;
• Горизонтальная укладка с деревянными прокладками между изделиями.

Транспортировка и хранение

Перевозка осуществляется спецтранспортом с соблюдением норм:

• Строповка только специализированными устройствами;
• Штабелирование не более 2-3 рядов на ровной поверхности.
