Плитно-шпренгельные балки БПШ 15-3 (ИНВ 32255м)

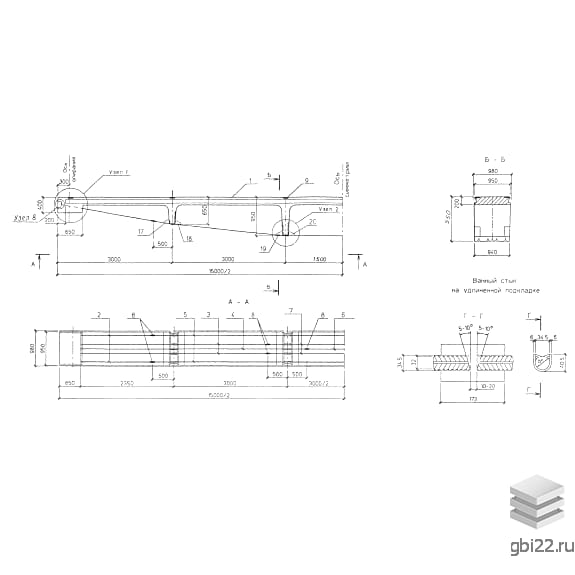

Плитно-шпренгельные балки БПШ 15-3 (ИНВ 32255м) представляют собой вытянутые элементы-фермы, которые имеют выступы, увеличивающиеся по длине к центру, соединенные полукруглой монолитной дугой. Эти конструкции применяются при возведении малых и средних мостов на автомобильных дорогах общего пользования, относящихся к III, IV и V категориям.

Расшифровка маркировки

БПШ – тип конструкции (балка плитно-шпренгельная);

15 – длина в метрах;

3 – место расположения изделия в компоновке габаритов.

Основные характеристики

Длина: 15000 мм

Ширина: 980 мм

Высота: 950 мм

Вес: 9200 кг

Марка бетона: М450

Применение

Элементы являются частью сборных пролетных строений длиной 15, 18 и 21 метров. Они подходят для всех климатических зон России с сейсмичностью до 6 баллов по шкале Рихтера. Балки рассчитаны на пропуск автотранспортных средств с нагрузкой А11, учитывая численность пешеходов на тротуарах и колесную нагрузку, равную НК80.

Требования к качеству

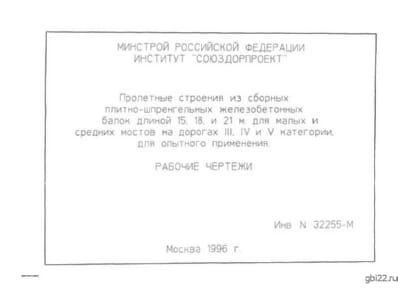

Изготовление плитно-шпренгельных балок БПШ 15-3 (ИНВ 32255м) регламентируется нормативным документом ИНВ 32255м. Главным материалом является бетон класса В35 с средней плотностью 2200-2500 кг/м?, который должен соответствовать требованиям ГОСТ 26633-91.

Гидроизоляция и морозостойкость

Для дополнительной гидроизоляции используется выравнивающий слой из мелкозернистого бетона класса В35 с водоцементным отношением не более 0,42. Водонепроницаемость должна составлять W6 по ГОСТ 12730.5-84. Морозостойкость варьируется от F200 до F300 в зависимости от климатических условий.

Материалы и защита

Выбор стали для балок зависит от условий эксплуатации и должен соответствовать нормативным требованиям. Допускается использование стали класса AI по ГОСТ 5781-82 марок СТ3сп, СТ3пс и СТ3кп для производства сеток и каркасов, а также для строповочных петель. Используются также стали класса AII и AIII.

Складирование и транспортировка

Складирование и транспортировка железобетонных балок БПШ 15-3 (ИНВ 32255м) должны проводиться с соблюдением правил техники безопасности и рекомендаций ИНВ 32255м. Консоль опирания балок не должна превышать 30 см от торца, и изделия необходимо защищать от механических повреждений. Для погрузочно-разгрузочных работ следует использовать специализированную технику.
