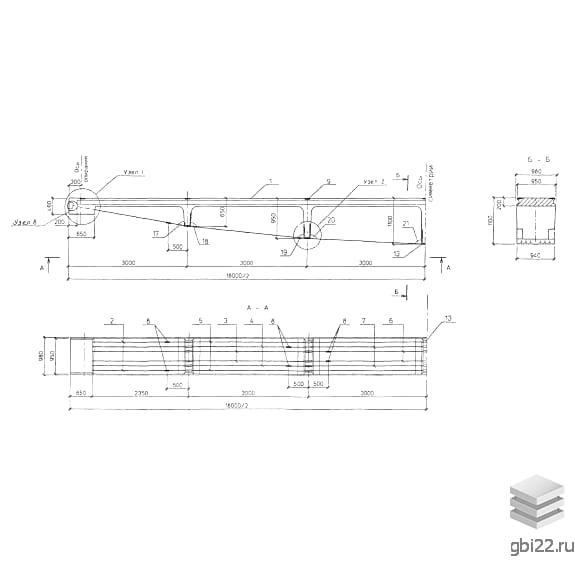

Плитно-шпренгельные балки БПШ 18-2 (ИНВ 32255м)

Плитно-шпренгельные балки БПШ 18-2 (ИНВ 32255м) представляют собой удлиненные элементы - фермы, которые при анализе в продольном сечении имеют выступы, увеличивающиеся по длине к центру, соединенные полукруглой монолитной дугой.

Маркировка изделий

Маркировка БПШ 18-2 расшифровывается следующим образом:

БПШ – тип конструкции (балка плитно-шпренгельная);

18 – длина изделия в метрах;

2 – позиция изделия в компоновке габаритов.

Основные характеристики

Длина: 18000 мм

Ширина: 980 мм

Высота: 1100 мм

Вес: 11000 кг

Марка бетона: М450

Применение

Эти унифицированные балки используются при возведении малых и средних мостов на автомобильных дорогах общего пользования, относящихся к III, IV и V категориям. Элементы являются частью сборных пролетных конструкций длиной 15, 18 и 21 метр.

Технические требования

При разработке строительных материалов учитывались требования СНиП 2.05.03-84. Конструкции подходят для всех климатических зон России с сейсмичностью до 6 баллов по шкале Рихтера. Изделия рассчитаны на пропуск автотранспортных средств с нагрузкой А11, учитывая численность пешеходов на тротуарах и колесную нагрузку НК80.

Материалы и качество

Основным материалом является бетон класса В35 с средней плотностью 2200-2500 кг/м?, который должен соответствовать требованиям ГОСТ 26633-91. Для дополнительной гидроизоляции применяется выравнивающий слой из мелкозернистого бетона класса В35 с водоцементным отношением не более 0,42. Водонепроницаемость должна составлять W6 по ГОСТ 12730.5-84.

Стальные элементы

Выбор стали для балок зависит от условий эксплуатации и должен соответствовать нормативным требованиям. Допускается использование стали класса AI по ГОСТ 5781-82 марок СТ3сп, СТ3пс и СТ3кп для производства сеток и каркасов, а также для строповочных петель. Также может применяться сталь класса AII марок Ст5пс и СТ5сп, и класс AIII марок 25Г2С и 35ГС.

Складирование и транспортировка

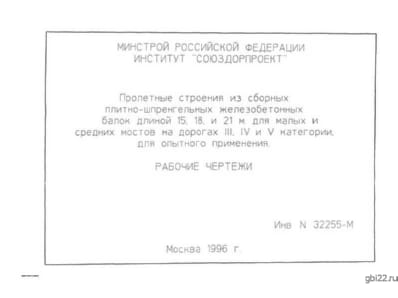

Складирование и транспортировка железобетонных балок БПШ 18-2 (ИНВ 32255м) должны проводиться с соблюдением правил техники безопасности и рекомендаций ИНВ 32255м. Консоль опирания балок не должна превышать 30 см от торца, и необходимо беречь изделия от механических повреждений. Для погрузочно-разгрузочных работ следует использовать специализированную технику.
