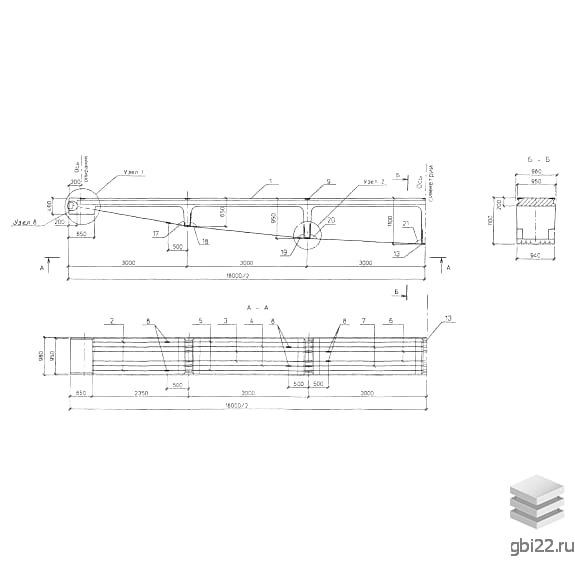

Плитно-шпренгельные балки БПШ 18-3 (ИНВ 32255м)

Плитно-шпренгельные балки БПШ 18-3 (ИНВ 32255м) представляют собой удлиненные элементы - фермы, имеющие при продольном сечении выступы, которые увеличиваются по длине к центру и соединены полукруглой монолитной дугой.

Маркировка изделий

Маркировка БПШ 18-3 расшифровывается следующим образом:

БПШ – тип конструкции (балка плитно-шпренгельная);

18 – длина изделия в метрах;

3 – позиция изделия в компоновке габаритов.

Основные характеристики

Длина: 18000 мм

Ширина: 980 мм

Высота: 1100 мм

Вес: 11000 кг

Марка бетона: М450

Применение

Эти балки используются при строительстве малых и средних мостов на автомобильных дорогах общего пользования, относящихся к III, IV и V категориям. Они являются частью сборных пролетных конструкций длиной 15, 18 и 21 метр.

Климатические условия

Конструкции подходят для всех климатических зон России с сейсмичностью до 6 баллов по шкале Рихтера. Они рассчитаны на пропуск автотранспортных средств с нагрузкой А11, учитывая пешеходные нагрузки на тротуарах и колесную нагрузку НК80.

Материалы и качество

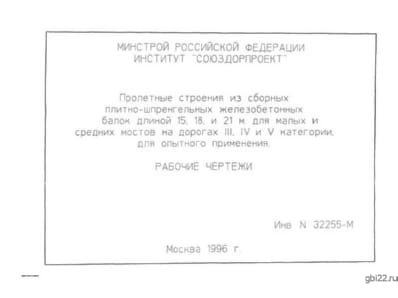

Изготовление плитно-шпренгельных балок БПШ 18-3 (ИНВ 32255м) регламентируется нормативным документом ИНВ 32255м. Основным материалом является бетон класса В35 с плотностью 2200-2500 кг/м?, который должен соответствовать требованиям ГОСТ 26633-91.

Для дополнительной гидроизоляции используется выравнивающий слой из мелкозернистого бетона класса В35 с водоцементным отношением не более 0,42. Водонепроницаемость должна соответствовать ГОСТ 12730.5-84 и составлять W6.

Стальные элементы

Выбор стали для балок зависит от условий эксплуатации и должен соответствовать нормативной документации. Допускается использование стали класса AI по ГОСТ 5781-82 марок СТ3сп, СТ3пс и СТ3кп для производства сеток и каркасов, а также для строповочных петель.

Для закладных деталей используется прокатная полосовая сталь по ГОСТ 103-76 марок 16Д, Ст3сп5-1. Трубы должны соответствовать ГОСТ 8732-78, а вязальная проволока – ГОСТ 3282-74. Обязательна защита металла от коррозии.

Конструкция шпренгеля

Шпренгель состоит из стальных стержней диаметром 32 мм класса AIII, которые свариваются по длине и крепятся на торцевых частях балок с помощью канатов, гаек и инъекционного раствора.

Транспортировка и хранение

Складирование и транспортировка железобетонных балок БПШ 18-3 (ИНВ 32255м) должны осуществляться с соблюдением правил техники безопасности и рекомендаций ИНВ 32255м. Консоль опирания балок не должна превышать 30 см от торца, и изделия необходимо защищать от механических повреждений.

Для погрузочно-разгрузочных работ следует использовать специализированную технику.
