Балка пролетного строения Б 1 (ИНВ 34701м)

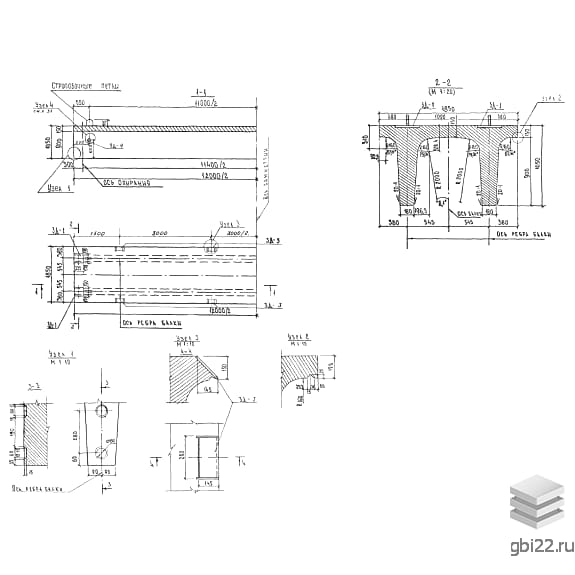

Балка пролетного строения Б 1 (ИНВ 34701м) представляет собой двухреберный бездиафрагментарный строительный элемент П-образной конфигурации, созданный путем соединения предварительно напряженной стали и бетона. Это сочетание обеспечивает конструкции высокую прочность, отличные характеристики на изгиб и долговечность.

Расшифровка маркировки

Б – обозначение конструкции (балка);

1 – порядковый номер типоразмера;

(ИНВ 34701м) – уникальный идентификатор изделия.

Балка Б 1 (ИНВ 34701м) используется для возведения пролетных строений в мостах и путепроводах, предназначенных для пропуска автомобильной нагрузки AII и колесной нагрузки НК-80. На изделии присутствует универсальная маркировка, которая кратко отражает его характеристики.

Технические характеристики

Длина: 12000 мм

Ширина: 1850 мм

Высота: 1050 мм

Вес: 21300 кг

Марка бетона: М450

Производственные особенности

Изготовление таких крупных изделий, как балки мостового строения, осуществляется исключительно в заводских условиях в соответствии с нормативом ИНВ 34701м. Основная цель технологического процесса – формирование конструкции заданной формы и размеров с высокой плотностью, достигаемой путем уплотнения бетонной массы.

Основным материалом для создания Б 1 (ИНВ 34701м) является тяжелый бетон со средней плотностью 2200-2500 кг/м? и прочностью на сжатие класса В35. В состав бетона могут входить воздухововлекающие и пластифицирующие добавки, а марка по водонепроницаемости назначается W6.

Армирование и конструктивные особенности

Поскольку балка является несущей конструкцией, она должна обладать высокими прочностными характеристиками для выдерживания статических и динамических нагрузок. Армирование Б 1 (ИНВ 34701м) выполняется с использованием напрягаемой арматуры, состоящей из пучков канатов класса К-7 диаметром 15 мм, каждый из которых включает четыре каната. Ненапрягаемая рабочая арматура представлена стальными стержнями классов A-I и A-III.

В конструкции также предусмотрены закладные детали из полосовой стали с антикоррозийным покрытием, а также стальные подъемные петли для упрощения погрузочно-разгрузочных работ, выполненные из арматурной стали класса A-I.

Контроль качества и хранение

Готовые балки проходят контрольные испытания для выявления соответствия стандартам. Качество железобетонной продукции зависит от правильных складских мероприятий и транспортировки. Балки должны храниться в подготовленных помещениях с ровным основанием и уклоном для отвода влаги. При транспортировке балки должны быть уложены в строго проектном положении и закреплены фиксирующими устройствами на специализированном транспорте.

Перемещение Б 1 (ИНВ 34701м) на железнодорожных платформах допускается только с использованием специальных турникетов.
