Балки пролетного строения Б 1190-140-123 ТвАIII

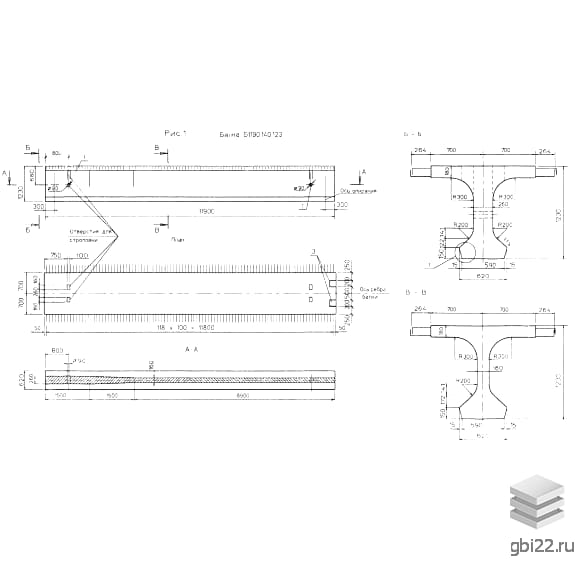

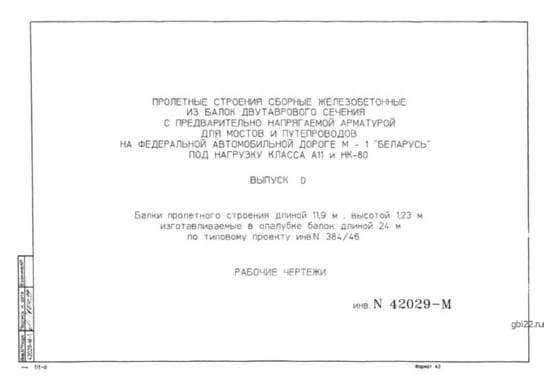

Балки пролетного строения Б 1190-140-123 ТвАIII (ИНВ 42029м) представляют собой индустриальные предварительно напряжённые элементы, длиной 11,9 метров, предназначенные для возведения мостовых конструкций и путепроводов на федеральной автодороге М-1 «Беларусь». Эти изделия способны пропускать нагрузки А11 и НК 80, что делает их достаточно прочными благодаря использованию высококачественных материалов. Срок службы таких элементов превышает десять лет, и они могут применяться в любых климатических условиях, включая регионы с сейсмичностью до девяти баллов.

Расшифровка маркировки

Маркировка, нанесенная на все элементы согласно техническим чертежам, содержит цифры и буквы, отражающие наименование изделия и его основные характеристики. Для обеспечения долговечности маркировки используется влагоустойчивая краска темного цвета, а заводские обозначения не подлежат изменению.

Расшифровка маркировки балок пролетного строения Б 1190-140-123 ТвАIII (ИНВ 42029м):

1. Б – тип изделия (балка пролетного строения);

2. 1190 – длина элементов (в сантиметрах);

3. 140 – ширина элементов (в сантиметрах);

4. 123 – высота элементов (в сантиметрах);

5. Т=1-5 – температурная зона (от 1 до 5);

6. вАII – класс армирования.

Производственные характеристики

Все балки изготавливаются на заводе железобетонных изделий из тяжелого бетона в соответствии с ГОСТ 26633-91, используя опалубку длиной 24 метра по Серии 3.503.1-81. При производстве необходимо следовать техническим указаниям ТУ35-1842-88. Прочность изделий обеспечивается за счет напрягаемой арматуры, представляющей собой горизонтальные пучки из 24 проволок класса В по ГОСТ 7348 81.

Технические параметры

Класс бетона по прочности на сжатие: В35

Марка бетона по морозостойкости: F200

Марка бетона по водонепроницаемости: W6

Качество и проверка

Не допускается обнажение арматуры, а поверхность изделия должна быть ровной и гладкой, без трещин и сколов. Геометрические формы сравниваются с чертежами. После успешного прохождения всех проверок, изделия обрабатываются специальным раствором для защиты от коррозии. Качество элементов проверяется на пяти образцах из партии, и в случае выявления несоответствий, производится повторный отбор образцов.

Отпуск и документация

При достижении бетоном отпускной прочности, изделия допускаются к отпуску. Отпускная прочность в зимний период составляет 100%, а в летний – 75%. Каждая балка сопровождается паспортом качества, который включает:

1) дату выдачи паспорта и его индивидуальный номер;

2) дату производства и номер партии;

3) наименование завода-производителя;

4) количество балок и дату их подъема или перемещения.

Хранение и транспортировка

Балка пролетного строения хранятся на складских площадках в горизонтальном положении, в штабелях, высота которых не должна превышать 2,5 метра. Опирать изделия следует в местах их штатного опирания на специальные подкладки. Балки, не прошедшие проверку качества, отправляются на ремонт и хранятся отдельно. Элементы сортируются по наименованию, типоразмеру и другим характеристикам для удобства хранения и перемещения. Важно, чтобы маркировка была видна на каждом изделии.

Перевозка балок может осуществляться как железнодорожным, так и автомобильным транспортом. При транспортировке необходимо фиксировать изделия, чтобы избежать смещения и нарушения устойчивости остальных элементов. Запрещается передвигать балки волоком. Соблюдение правил техники безопасности обеспечит сохранность изделий в надлежащем состоянии.

Основные характеристики

Длина: 11900 мм

Ширина: 1400 мм

Высота: 1230 мм

Вес: 17800 кг

Марка бетона: М450
